Tandemowy siłownik zębatkowy RACK
Opis

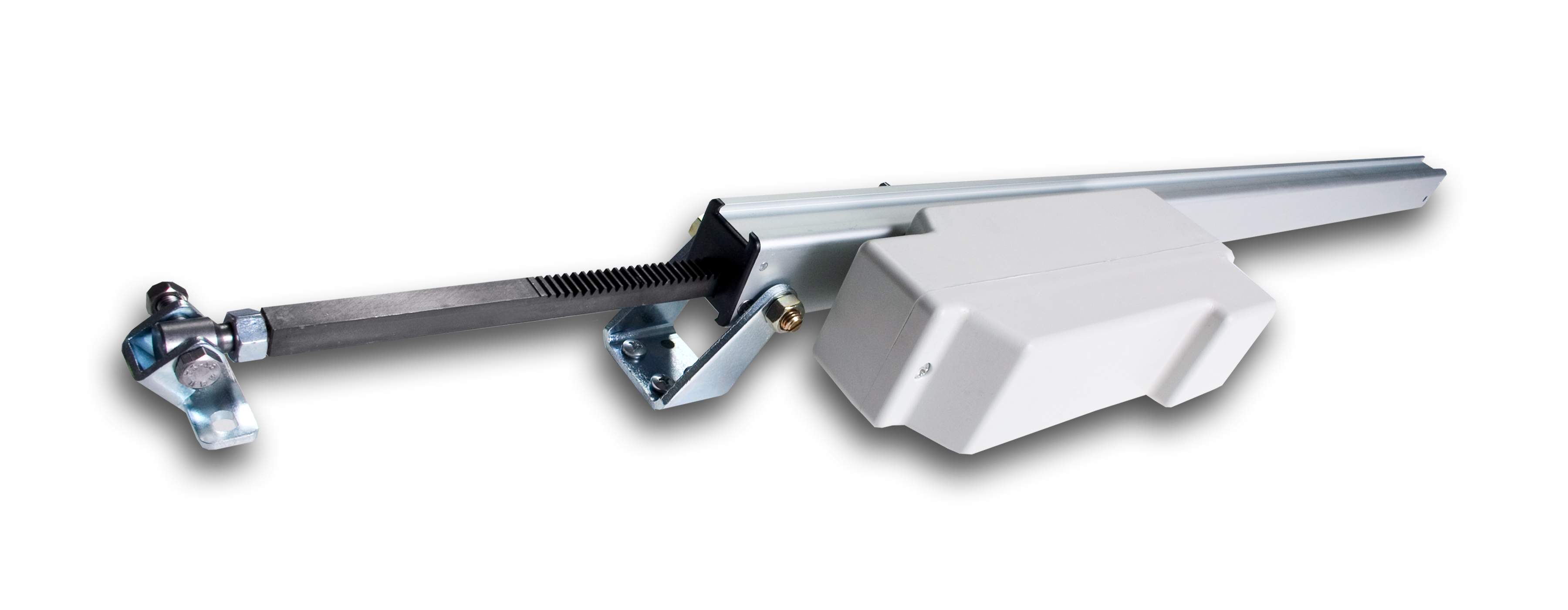

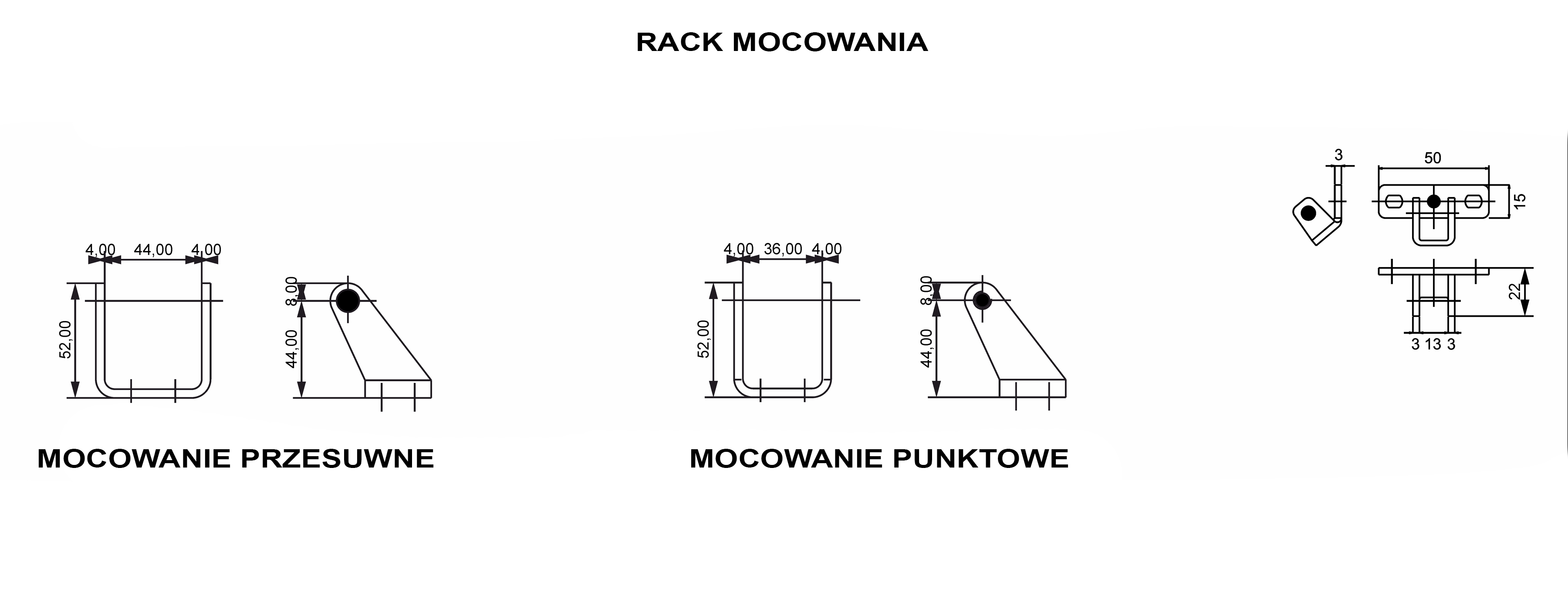

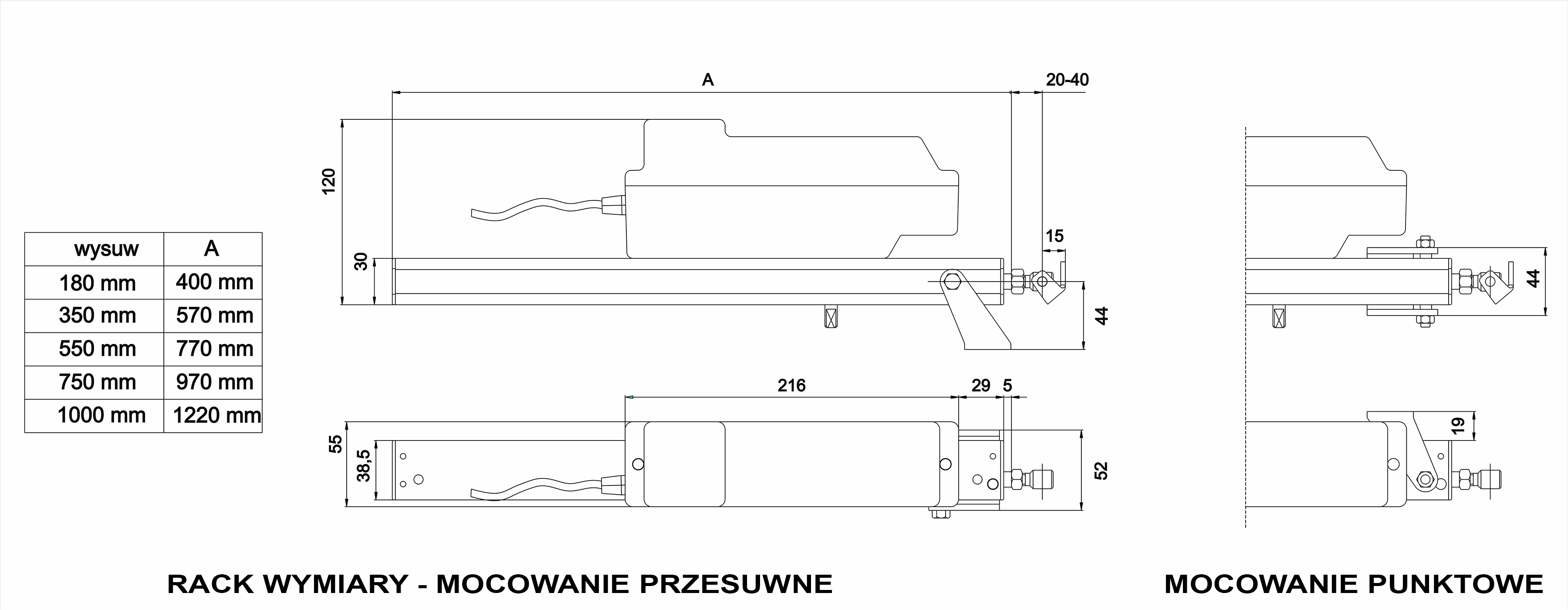

Elektryczny siłownik zębatkowy tandemowy RACK firmy Ultraflex, przeznaczony jest do obsługi klap, kopuł, okien i świetlików dachowych. Zalety tego siłownika to ergonomia, solidna konstrukcja, łatwość montażu oraz możliwość mechanicznego połączenia dwóch siłowników w celu zwiększenia siły oraz ilości punktów podparcia do 1500N (230V) lub 1500N (24V) za pomocą pręta transmisyjnego. Dostępne są dwa rodzaje zasilania: 230V-50Hz oraz 24V DC. Maksymalna siła to 650N. Siłownik RACK dostępny jest w następujących wariantach: 180 mm, 350 mm, 550 mm oraz 750 mm. Wersja siłownika RACK 24V RWA jest przeznaczona do instalacji w systemach oddymiających (SHEV), zgodnie ze standardem EN 12101-2. Siłownik zębatkowy RACK oferuje dwa typy mocowania: przesuwne lub punktowe. Długości pręta transmisyjnego: 1000 mm, 1500 mm, 2000 mm.
Przykładowe konfiguracje systemu RACK
-RACK Master pojedynczy

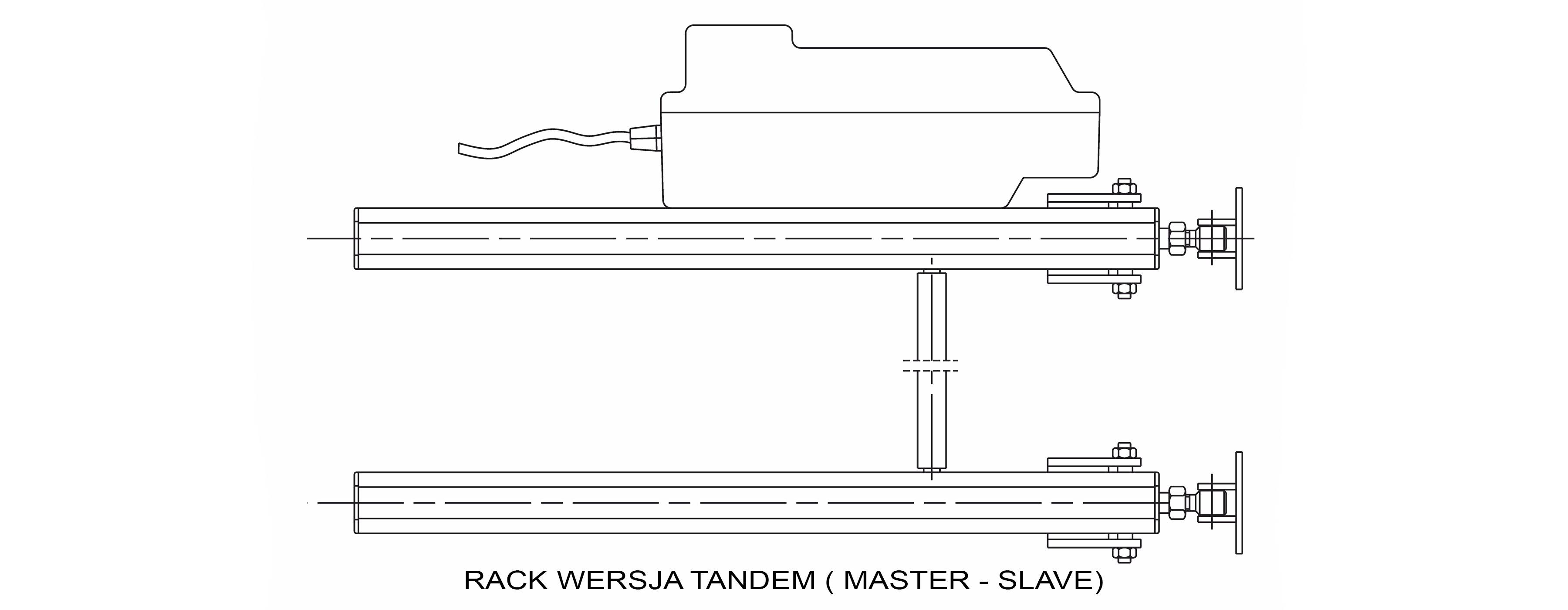

-RACK Master - pręt transmisyjny - RACK Slave - (mocowanie punktowe)

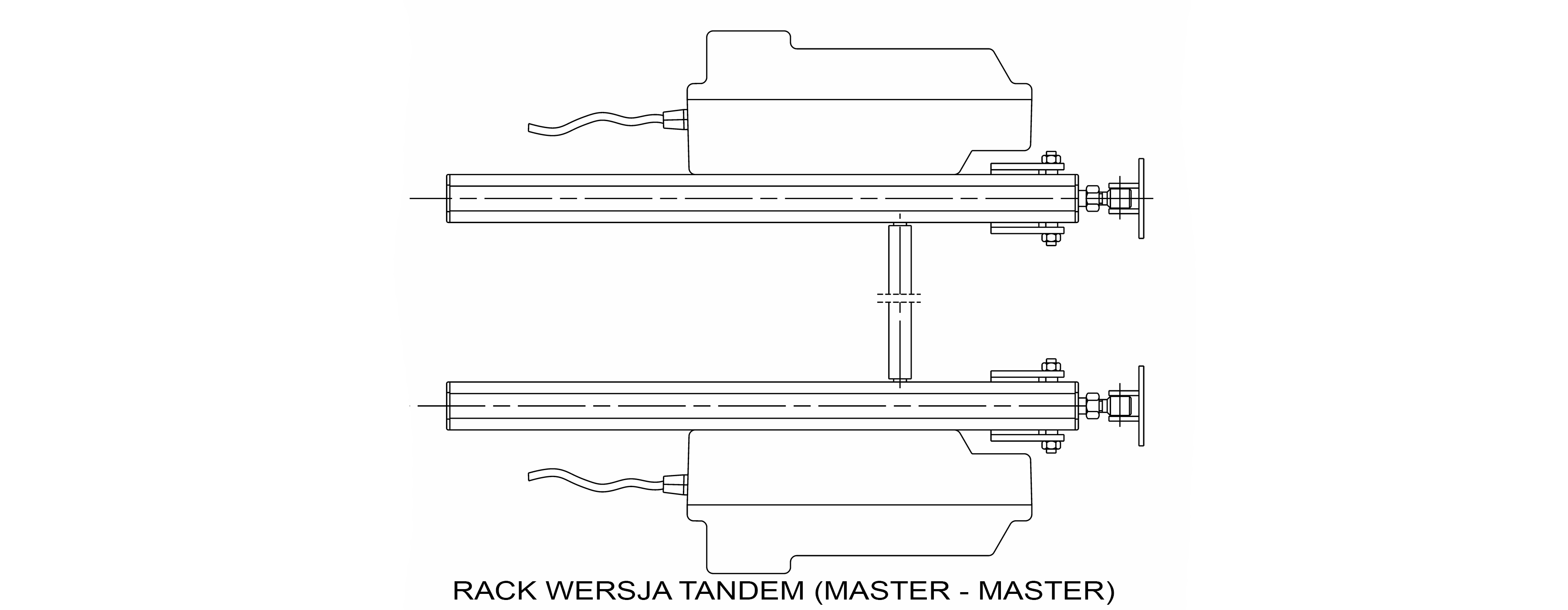

-RACK Master - pręt transmisyjny - RACK Master - (mocowanie punktowe)

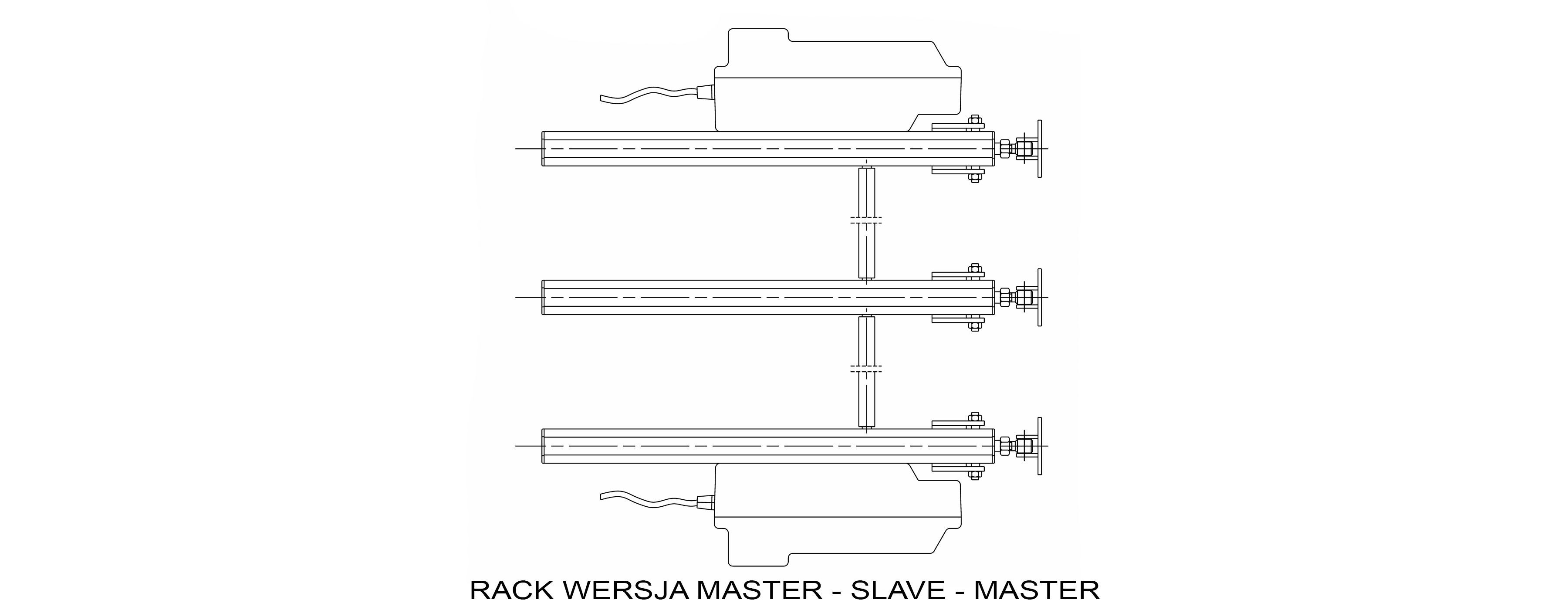

-RACK Master - pręt transmisyjny - RACK Slave - pręt transmisyjny - RACK Master - (mocowanie punktowe)
Dane techniczne
| Dane techniczne | RACK 230V |
RACK 24V |
| Napięcie zasilające | 230V~50Hz | 24V |
| Podłączenie elektryczne | 3 przewody + uziemienie | 2 przewody + sygnał zwrotny |
| Maksymalna siła pchająca | 650 N | 750 N |
| Maksymalna siła ciągnąca | 350 N | 650 N |
| Maksymalna siła pchająca 2 x RACK | 1300 N | 1500 N |
| Maksymalna siła ciągnąca 2 x RACK | 700 N | 1300 N |
| Natężenie absorbowane przy obciążeniu | 0,1 A | 1,0 A |
| Prędkość wysuwu bez obciążenia | ~8 mm/s | ~8 mm/s |
| Tryb pracy | S2 4min | S2 4min |
| Klasa szczelności | IP55 | IP55 |
| Połączenie równoległe | TAK | TAK |
| Synchronizacja 2 siłowników na tym samym oknie | pręt transmisyjny | pręt transmisyjny |
| Koniec wysuwu | elektroniczny ( amperometryczny) | elektroniczny ( amperometryczny) |
| Wyłącznik bezpieczeństwa | elektroniczny | elektroniczny |
