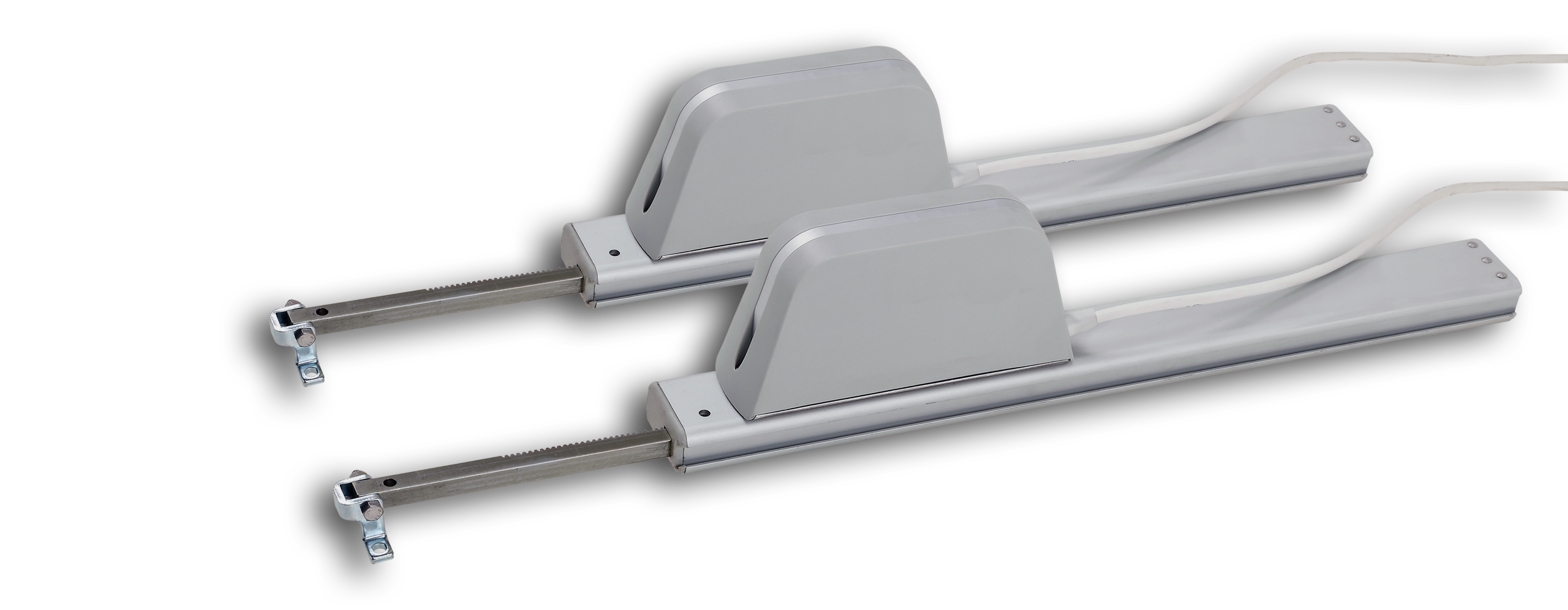

Tandemowy siłownik zębatkowy T-RACK
Elektryczny siłownik zębatkowy tandemowy T-RACK firmy Ultraflex, przeznaczony jest do obsługi ciężkich klap, kopuł, okien i świetlików dachowych. Zalety tego siłownika to ergonomia, solidna konstrukcja, łatwość montażu oraz możliwość mechanicznego połączenia siłowników za pomocą pręta transmisyjnego lub elektronicznej synchronizacji. Dostępne są dwa rodzaje zasilania: 230V-50Hz oraz 24V DC. Maksymalna siła to 1000N w przypadku siłownika pojedynczego lub nawet 4000 N w przypadku 4 x T-RACK SYNCHRO. Siłownik T-RACK dostępny jest w następujących wariantach: 350 mm, 550 mm, 750 mm oraz 1000 mm. Wersja siłownika T-RACK 24V RWA jest przeznaczona do instalacji w systemach oddymiających (SHEV), zgodnie ze standardem EN 12101-2. Siłownik zębatkowy T-RACK oferuje dwa typy mocowania: przesuwne lub punktowe. Na specjalne zamówienie dostępna jest wersja o wysuwie 1200mm oraz wersja L-SIGNAL oferująca sygnał zwrotny zamknięcia i otwarcia siłownika.
Przykładowe konfiguracje systemu RACK
- T-RACK siłownik główny
- T-RACK siłownik główny - pręt transmisyjny - T-RACK siłownik pomocniczy - (mocowanie punktowe)
- T-RACK siłownik główny - pręt transmisyjny - T-RACK AUX siłownik główny - (mocowanie punktowe)
- T-RACK siłownik główny - pręt transmisyjny - T-RACK siłownik pomocniczy - pręt transmisyjny - T-RACK AUX siłownik główny - (mocowanie punktowe)
- T-RACK SYNC + T-RACK SYNC + T-RACK SYNC + T-RACK SYNC (synchronizacja elektroniczna)
Zalety tandemowego siłownika T-RACK:
- ✅ Zastosowanie: obsługa ciężkich klap, kopuł, okien i świetlików dachowych
- ✅ Wersje zasilania: 230V~50Hz oraz 24V DC
- ✅ Siła operacyjna: do 4000N - 4 x T-RACK 24V
- ✅ Warianty wysuwu: 350, 550, 750, 1000 mm
- ✅ Stopień ochrony: IP65 - wysoka odporność na na pył i wodę
- ✅ Solidna konstrukcja zapewniająca długą żywotność
- ✅ Łatwość montażu
- ✅ Kompatybilność z systemami oddymiającymi zgodnie z normą EN 12101-2
- ✅ Różnorodność mocowań: przesuwne lub punktowe
|
Dane techniczne |
T-RACK 230V | T-RACK 24V | SYNCHRO T-RACK 24V |
| Napięcie zasilające | 230V ~ 50Hz | 24 Vdc ± 10% | 24 Vdc ± 10% |
| Podłączenie elektryczne | 3 przewody + uziemienie | 2 przewody + sygnałowy | 5 przewodów |
| Rekomendowana siła pchająca | 1000 N | 1000 N | 1000 N |
| Rekomendowana siła ciągnąca | 1000 N | 1000 N | 1000 N |
| Maksymalna siła (siłownik główny + siłownik pomocniczy) | 1000 N | 1000 N | 1000 N |
| Maksymalna siła (siłownik główny + siłownik główny) | 2000 N | 2000 N | 2000 N |
| Maksymalna siła (4 x T-RACK SYNC 24V) | - | - | ~4000 N |
| Wysuw (mm) | 350,550,750,1000 | 350,550,750,1000 | 350,550,750,1000 |
| Natężenie absorbowane | 0,32 A | 1,5 A | 1,5 A |
| Prędkość wysuwu bez obciążenia | ~12,5 mm/s | ~12,5 mm/s | ~12,5 mm/s |
| Tryb pracy | S2 of 4 min | S2 of 4 min | S2 of 4 min |
| Klasa szczelności | IP65 | IP65 | IP65 |
| Synchronizacja 2 siłowników na jednym oknie | pręt transmisyjny | pręt transmisyjny | elektroniczna |
| Opcja po łączenia równoległego | TAK | TAK | TAK |
| Sygnał zwrotny | - | otwarcie/zamknięcie | - |
| Koniec wysuwu | elektroniczny | elektroniczny | elektroniczny |
| Wyłącznik bezpieczeństwa | elektroniczny | elektroniczny | elektroniczny |
| Kolor | srebrny anod | srebrny anod | srebrny anod |
