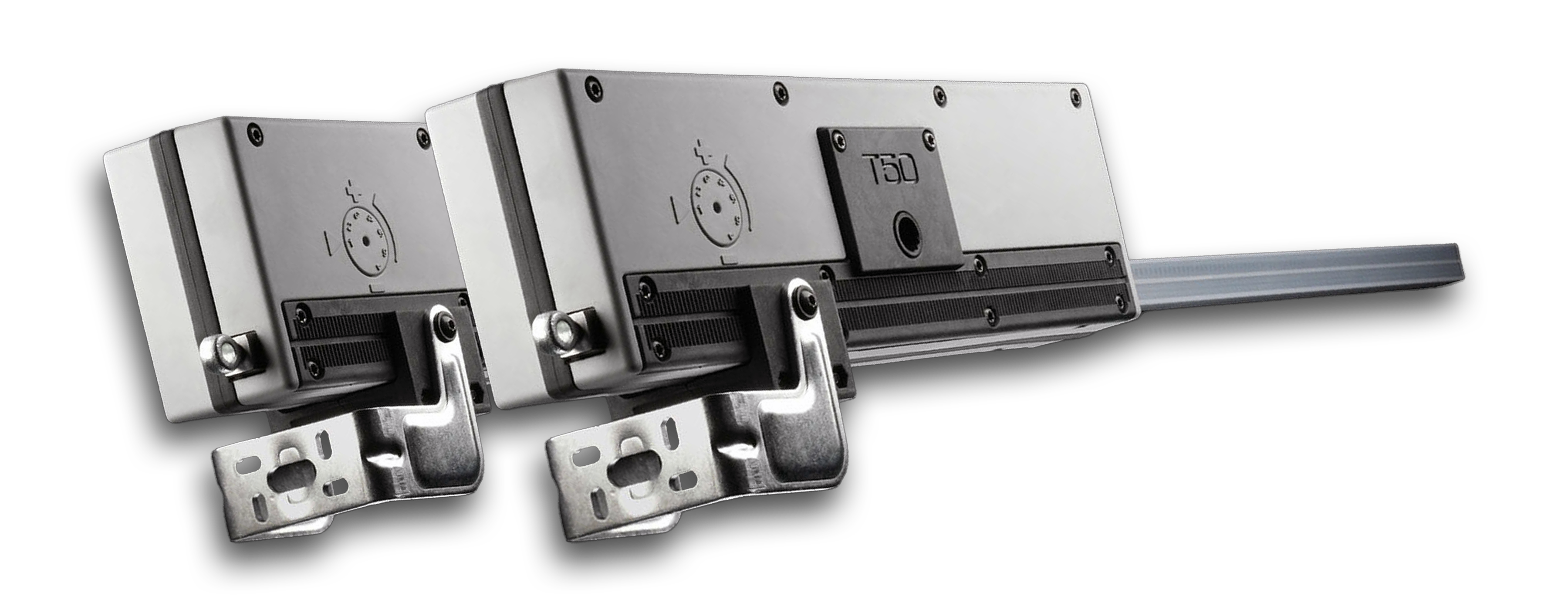

Tandemowy siłownik zębatkowy T50
Elektryczny siłownik zębatkowy tandemowy T50 TOPP, przeznaczony jest do automatyzacji klap, kopuł, okien i świetlików dachowych. Zalety tego siłownika to ergonomia, łatwość montażu, siła 500N oraz możliwość regulacji wysuwu co 50mm za pomocą przełącznika umieszczonego na siłowniku. Wysoki stopień ochrony IP55 zapewnia niezawodność w trudnych warunkach. Siłownik T50 wyposażony jest w elektroniczny system z akustycznym sygnałem ostrzegawczym informującym o nieprawidłowej instalacji. T50 umożliwia mechaniczne połączenie dwóch lub więcej siłowników za pomocą pręta transmisyjnego a wersja T50S umożliwia elektroniczne, synchroniczne działanie dwóch siłowników na jednym oknie lub świetliku (bez konieczności stosowania pręta transmisyjnego łączącego siłowniki). Dostępne są dwa rodzaje zasilania: 230V-50Hz oraz 24V DC. T50 występuje w następujących wersjach: T50 o wysuwie 320mm, 500mm, 750mm, 1000mm. T50S SYNCHRO o wysuwie 320mm, 500mm, 750mm, 1000mm. T50 siłownik pomocniczy czyli dodatkowy punkt podparcia okna lub świetlika o wysuwie 320mm, 500mm, 750mm, 1000mm. Pręty transmisyjne łączące siłowniki występują w dwóch wariantach o długości 1400mm i 2400mm. Dodatkowym wyposażeniem w rozbudowanym systemie typu 3 x T50 230V 320mm zainstalowanym na jednym oknie lub świetliku jest centralka CC1 która pozwala na jednoczesne sterowanie trzema siłownikami T50 230V 320mm zapewniając maksymalną kontrolę i niezawodność. W razie awarii jednego siłownika, drugi automatycznie się zatrzyma, co zapewnia dodatkowe bezpieczeństwo.
Przykładowe konfiguracje systemu T50
- T50 siłownik główny
- T50 siłownik główny - pręt transmisyjny - T50 siłownik pomocniczy
- T50 siłownik główny - pręt transmisyjny - T50 siłownik główny
- T50 siłownik główny - pręt transmisyjny - T50 siłownik pomocniczy - pręt transmisyjny - T50 siłownik główny - pręt transmisyjny -T50 siłownik pomocniczy
- T50 siłownik główny - T50 siłownik główny - T50 siłownik główny + centralka CC1
- T50S - T50S ( synchronizacja elektroniczna)
- T50S - T50S ( synchronizacja elektroniczna) + pręt transmisyjny - T50 siłownik pomocniczy
Zalety Tandemowego Siłownika T50:
- ✅ Automatyzacja klap, kopuł, okien i świetlików dachowych o szerokości powyżej 1,5 m
- ✅ Dostępne wersje zasilania: dostępny w wersjach 230V-50Hz oraz 24V DC
- ✅ Siła operacyjna: do 1000N
- ✅ Dostępne wysuwy: 320 mm, 500 mm, 750 mm oraz 1000 mm
- ✅ Regulacja wysuwu: możliwość regulacji długości wysuwu co 50 mm za pomocą przełącznika
- ✅ Stopień ochrony: IP55, wysoka odporność na pył i wodę
- ✅ Solidna konstrukcja: wykonany z wysokiej jakości materiałów, zapewnia długą żywotność i niezawodność działania
- ✅ Łatwość montażu: zaprojektowany z myślą o prostej i szybkiej instalacji
- ✅ Dźwiękowe ostrzeżenie o wadliwej instalacji
- ✅ Synchronizacja pracy: wersja T50S umożliwia elektroniczne, synchroniczne działanie dwóch siłowników na jednym oknie lub świetliku bez konieczności stosowania pręta transmisyjnego, co zapewnia równomierne otwieranie i zamykanie dużych powierzchni.
Karta katalogowa siłownika zębatkowego T50 | Dane techniczne | T50 230V |
T50 24V |
| Napięcie zasilające | 230V~50Hz | 24V |
| Maksymalna siła | 500 N | 500 N |
| Maksymalna siła (siłownik główny + siłownik pomocniczy) | 450 N | 450 N |
| Maksymalna siła (siłownik główny + siłownik główny) | 700 N | 700 N |
| Maksymalna siła (siłownik główny + siłownik główny+ siłownik główny) | 1000 N | 1000 N |
| Maksymalna siła (T50S+T50S ) | 800 N | 800 N |
| Dystans pomiędzy dwoma siłownikami T50 | min 1m - max 2,4m | min 1m - max 2,4m - |
| Dystans pomiędzy dwoma siłownikami T50S | min 0,5m - max 2,4m | min 0,5m - max 2,4m |
| Regulacja wysuwu (+/- 20mm) T50 320 mm | 150, 200, 250, 320 | 150, 200, 250, 320 |
| Regulacja wysuwu (+/- 20mm) T50 500 mm | 150, 200, 250, 320, 400, 450, 500 | 150, 200, 250, 320, 400, 450, 500 |
| Regulacja wysuwu (+/- 20mm) T50 750 mm | 180, 280, 370, 470, 560, 650, 750 | 180, 280, 370, 470, 560, 650, 750 |
| Regulacja wysuwu (+/- 20mm) T50S 1000 mm | regulowany co 1 mm | regulowany co 1 mm |
| Natężenie absorbowane przy obciążeniu | 0,3 A | 1,4 A |
| Prędkość wysuwu bez obciążenia | 18 mm/s | 10 mm/s |
| Podwójna izolacja elektryczna | TAK | - |
| Tryb pracy | S2 4min | S2 4min |
| Temperatura pracy | - 5°C +55°C | - 5°C +55°C |
| Klasa szczelności | IP 55 | IP 55 |
| Połączenie równoległe | TAK | TAK |
| Synchronizacja 2 siłowników na tym samym oknie | TAK | TAK |
| Koniec wysuwu | enkoder | enkoder |
| Dźwiękowe ostrzeżenie o wadliwej instalacji | TAK | TAK |
