Siłownik zębatkowy T50
Elektryczny siłownik zębatkowy T50 TOPP, przeznaczony jest do automatyzacji klap, kopuł, okien i świetlików dachowych. Zalety tego siłownika to ergonomia, łatwość montażu, siła 500N oraz możliwość regulacji wysuwu co 50mm za pomocą przełącznika umieszczonego na siłowniku. Wysoka klasa szczelności IP55 zapewnia niezawodność w trudnych warunkach. Siłownik T50 wyposażony jest w elektroniczny system z akustycznym sygnałem ostrzegawczym informującym o nieprawidłowej instalacji. T50 umożliwia mechaniczne połączenie dwóch lub więcej siłowników za pomocą pręta transmisyjnego a wersja T50S umożliwia elektroniczne, synchroniczne działanie dwóch siłowników na jednym oknie lub świetliku (bez konieczności stosowania pręta transmisyjnego łączącego siłowniki). Dostępne są dwa rodzaje zasilania: 230V-50Hz oraz 24V DC. T50 występuje w następujących wersjach: T50 o wysuwie 320mm, 500mm, 750mm, 1000mm. T50S SYNCHRO o wysuwie 320mm, 500mm, 750mm, 1000mm. T50 siłownik pomocniczy czyli dodatkowy punkt podparcia okna lub świetlika o wysuwie 320mm (3C20001), 500mm (3C20002), 750mm (3C20013), 1000mm. Pręty transmisyjne łączące siłowniki występują w dwóch wariantach o długości 1400mm i 2400mm. Dodatkowym wyposażeniem w rozbudowanym systemie typu 3 x T50 230V 320mm zainstalowanym na jednym oknie lub świetliku jest centralka CC1 która pozwala na jednoczesne sterowanie trzema siłownikami T50 230V 320mm zapewniając maksymalną kontrolę i niezawodność. W razie awarii jednego siłownika, drugi automatycznie się zatrzyma, co zapewnia dodatkowe bezpieczeństwo.
Zalety siłownika T50:
- ✅ Siłownik zębatkowy do świetlików dachowych, dużych okien i klap
- ✅ Zasilanie 24V DC lub 230V AC – kompatybilność z różnymi systemami sterowania
- ✅ Siła operacyjna: 500N – odpowiedni do ciężkich konstrukcji
- ✅ Wysuw: dostępne wersje 320 mm, 500 mm, 750 mm, 1000 mm – szeroki wybór do różnych zastosowań

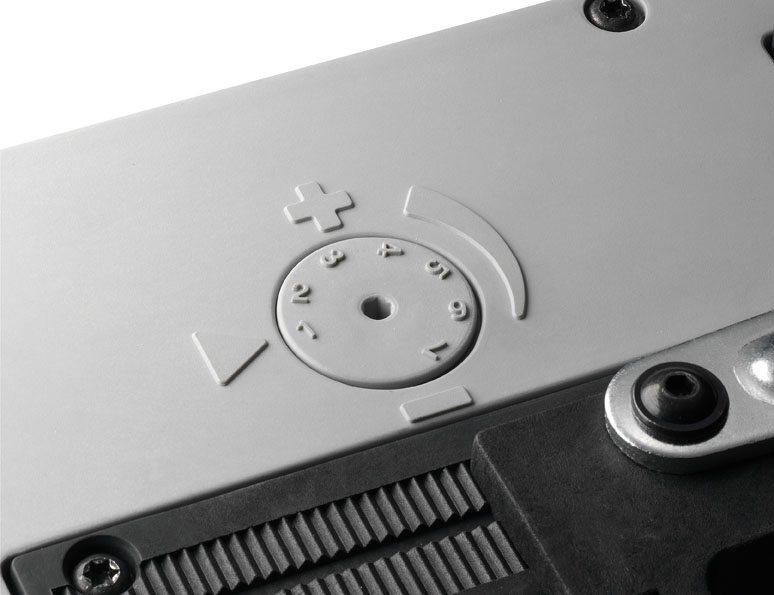

- ✅ Regulacja wysuwu za pomocą przełącznika
- ✅ Stopień ochrony IP55 – wysoka klasa szczelności
- ✅ Cicha i płynna praca – idealne rozwiązanie do obiektów komercyjnych i przemysłowych
- ✅ Możliwość pracy synchronicznej – większa stabilność i siła operacyjna (T50S)
- ✅ System tandemowy wielopunktowy
- ✅ Dźwiękowe ostrzeżenie o wadliwej instalacji
Karta katalogowa siłownika zębatkowego T50 | Dane techniczne | T50 230V |
T50 24V |
| Napięcie zasilające | 230V~50Hz | 24V |
| Maksymalna siła | 500 N | 500 N |
| Maksymalna siła (siłownik główny + siłownik pomocniczy) | 450 N | 450 N |
| Maksymalna siła (siłownik główny + siłownik główny) | 700 N | 700 N |
| Maksymalna siła (siłownik główny + siłownik główny + siłownik główny) | 1000 N | 1000 N |
| Maksymalna siła (T50S+T50S ) | 800 N | 800 N |
| Dystans pomiędzy dwoma siłownikami T50 | min 1m - max 2,4m | min 1m - max 2,4m - |
| Dystans pomiędzy dwoma siłownikami T50S | min 0,5m - max 2,4m | min 0,5m - max 2,4m |
| Regulacja wysuwu (+/- 20mm) T50 320 mm | 150, 200, 250, 320 | 150, 200, 250, 320 |
| Regulacja wysuwu (+/- 20mm) T50 500 mm | 150, 200, 250, 320, 400, 450, 500 | 150, 200, 250, 320, 400, 450, 500 |
| Regulacja wysuwu (+/- 20mm) T50 750 mm | 180, 280, 370, 470, 560, 650, 750 | 180, 280, 370, 470, 560, 650, 750 |
| Regulacja wysuwu (+/- 20mm) T50S 1000 mm | regulowany co 1 mm | regulowany co 1 mm |
| Natężenie absorbowane przy obciążeniu | 0,3 A | 1,4 A |
| Prędkość wysuwu bez obciążenia | 18 mm/s | 10 mm/s |
| Podwójna izolacja elektryczna | TAK | - |
| Tryb pracy | S2 4min | S2 4min |
| Temperatura pracy | - 5°C +55°C | - 5°C +55°C |
| Klasa szczelności | IP 55 | IP 55 |
| Połączenie równoległe | TAK | TAK |
| Synchronizacja 2 siłowników na tym samym oknie | TAK | TAK |
| Koniec wysuwu | enkoder | enkoder |
| Dźwiękowe ostrzeżenie o wadliwej instalacji | TAK | TAK |
