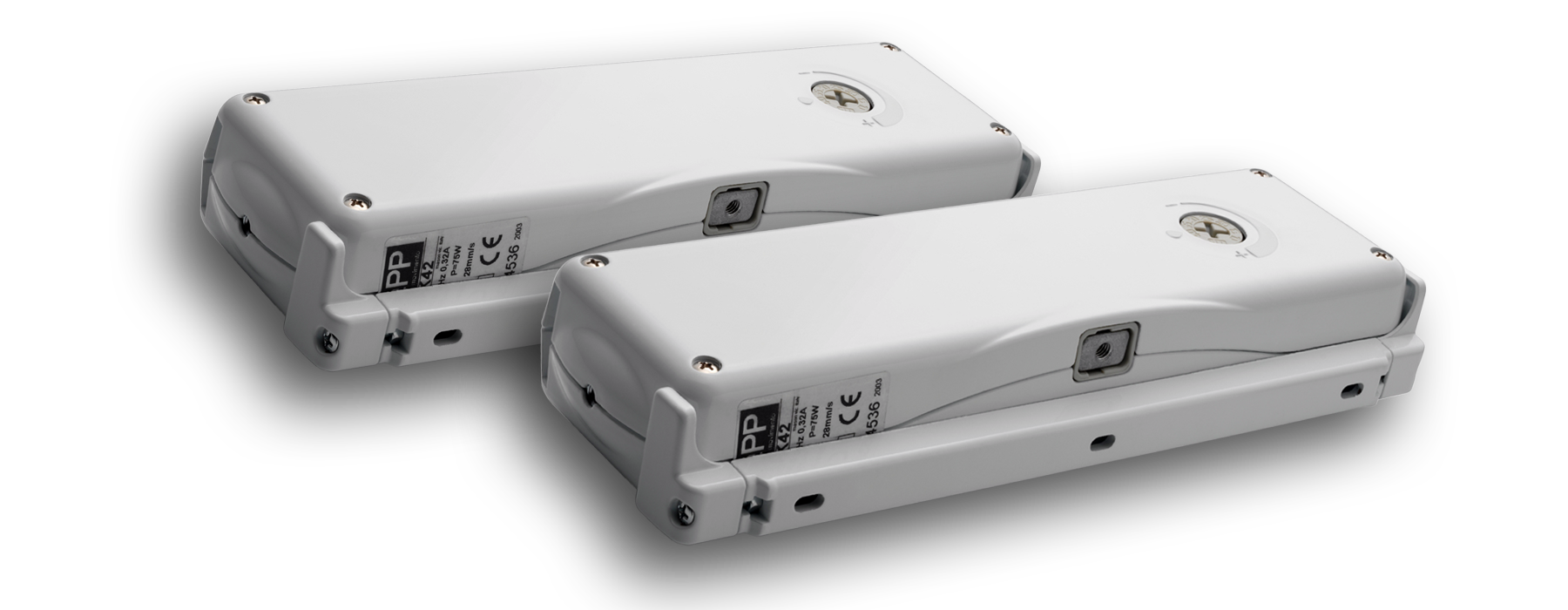

Synchroniczny siłownik łańcuchowy ACK4S
Opis
Elektryczny, okienny synchroniczny siłownik łańcuchowy ACK4S TOPP został specjalnie zaprojektowanym do pracy przy dużych obciążeniach. ACK4S wyposażono w podwójny przegubowy łańcuch ze stali nierdzewnej. Obudowa siłownika wykonano z odlewanego ciśnieniowo aluminium i pokryta jest epoksydową farbą proszkową. Dostępne są dwa rodzaje zasilania: 230V-50Hz oraz 24V DC. Maksymalna siła pojedynczego siłownika to 300N. Wysuw można ustawić w siedmiu różnych pozycjach 100,150, 200, 250, 300, 350, 400 mm sterowanych elektronicznie i wybieranych za pomocą przełącznika. Napęd łańcuchowyACK4S jest wyposażony w najnowszy system TOPP, który koordynuje synchronizację ruchu łańcucha a elektroniczna synchronizacja jest w pełni automatyczna i nie wymaga zewnętrznej jednostki sterującej. W ACK4S zaimplementowano także System Inteligentnego Resetowania (SAI), który optymalizuje sposób zamknięcia okna. Napęd łańcuchowy ACK4S przeznaczony jest do instalacji gdy potrzebne są dwa punkty podparcia, ponieważ okno jest szczególnie ciężkie lub szerokie (1400-1500mm +) Siłownik ACK4S wyposażono w kontrolę pozycji łańcucha oraz elektroniczny system informujący akustycznie instalatora o nieprawidłowej instalacji .Standardowe wyposażenie obejmuje: wzornik do nawierceń, mocowania do okien dolnozawiasowych i górnozawiasowych, opcjonalnie uchwyt do montażu pionowego (okno dachowe). ACK4S posiada certyfikat CE. Siłownik ACK4S dostępny jest w kolorach: białym ( euro-white), szarym (RAL 9006), czarnym (RAL9005), bezbarwnym (do lakierowania).
Dane techniczne
| Dane techniczne | ACK4S 230V | ACK4S 24V |
| Napięcie zasilające | 230V~50Hz | 24V |
| Siła pchająca | 300 N | 250 N |
| Siła ciągnąca | 300 N | 250 N |
| Rekomendowana siła pchająca dwóch zsynchronizowanych siłowników ACKS | 500 N | 450 N |
| Rekomendowana siła ciągnąca dwóch zsynchronizowanych siłowników ACKS | 500 N | 450 N |
| Regulacja wysuwu cm | 10,15,20,25,30,35,40 | 10,15,20,25,30,,35,40 |
| Natężenie absorbowane | 0,20 A | 1,0 A |
| Prędkość wysuwu bez obciążenia | 8,7 mm/s | 8,7 mm/s |
| Czas wysuwu jałowego | 46 s | 46 s |
| Podwójna izolacja elektryczna | TAK | - |
| Tryb pracy | S2 2min | S2 3min |
| Temperatura pracy | -5° + 50° | -5° + 50° |
| Klasa szczelności | IP 55 | IP 55 |
| Regulacja połączenia z ościeżnicą okna (50mm) | automatyczna | automatyczna |
| Połączenie równoległe | TAK | TAK |
| Synchronizacja 2 siłowników ACK4 na tym samym oknie | TAK | TAK |
| Kontrola pozycji łańcucha | enkoder | enkoder |
| Dźwiękowe ostrzeżenie o wadliwej instalacji | TAK | TAK |
| Minimalny dystans pomiędzy siłownikami | 60 mm | 60 mm |
| Wymiary siłownika ACK4 w mm | 288,5x83x47,8 | 288,5x83x47,8 |
