Siłownik łańcuchowy C30
Opis i zastosowanie siłownika C30

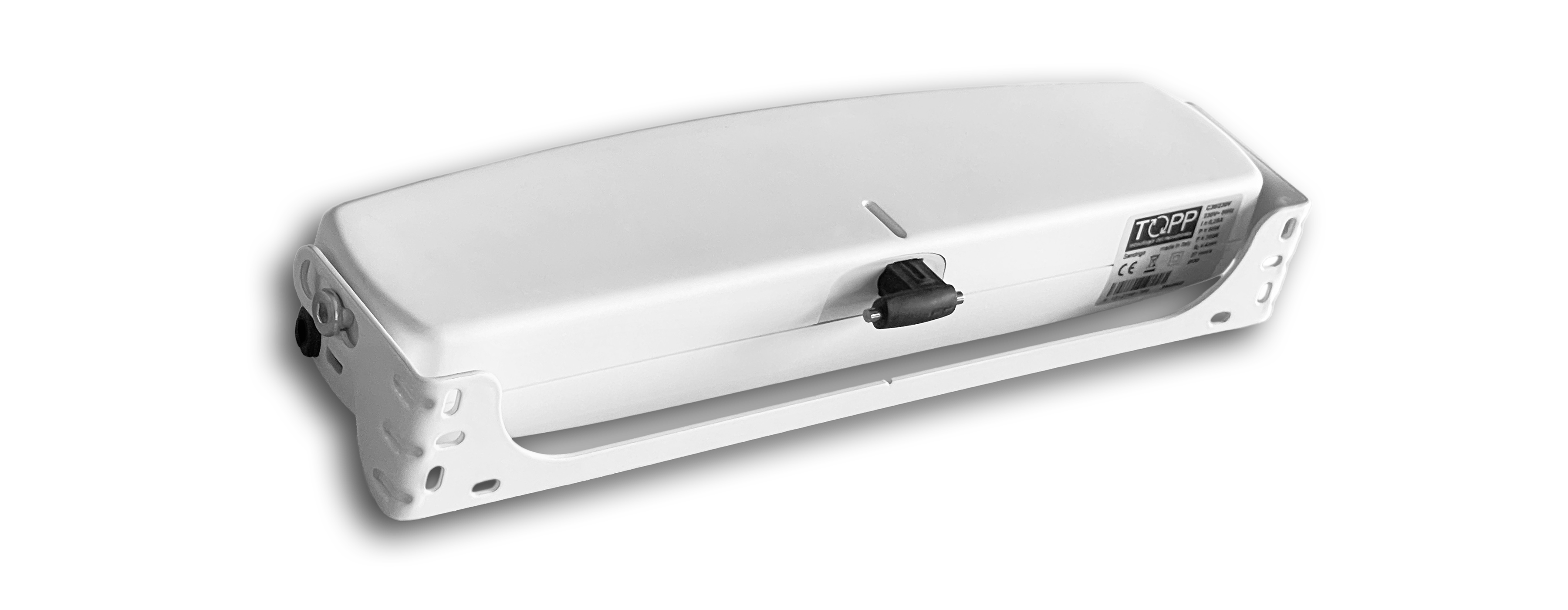

Elektryczny, okienny siłownik łańcuchowy C30 firmy TOPP, posiada ergonomiczny kształt oraz oferuje szeroką gamę zastosowań w automatyzacji okien. Dostępne są dwa rodzaje zasilania: 230V-50Hz oraz 24V DC. Siła ciągnąca i pchająca siłownika wynosi 300 N, długość wysuwu może być ustawiana w dwóch pozycjach: 200 lub 380 mm za pomocą przełącznika. Siłownik wyposażony jest w kontrolę pozycji łańcucha oraz system elektroniczny informujący dźwiękowo instalatora o nieprawidłowym montażu. C30 wyposażony jest w osprzęt pomocniczy – wzornik do nawierceń, mocowanie do okien dolnozawiasowych i górnozawiasowych, opcjonalnie uchwyt do montażu pionowego (okno dachowe). C30 posiada certyfikat CE. W wersji C30S przystosowany jest do współpracy synchronicznej dwóch siłowników zainstalowanych na tym samym oknie. C30 dostępny jest w kolorach: białym, szarym, czarnym
Zalety modelu C30

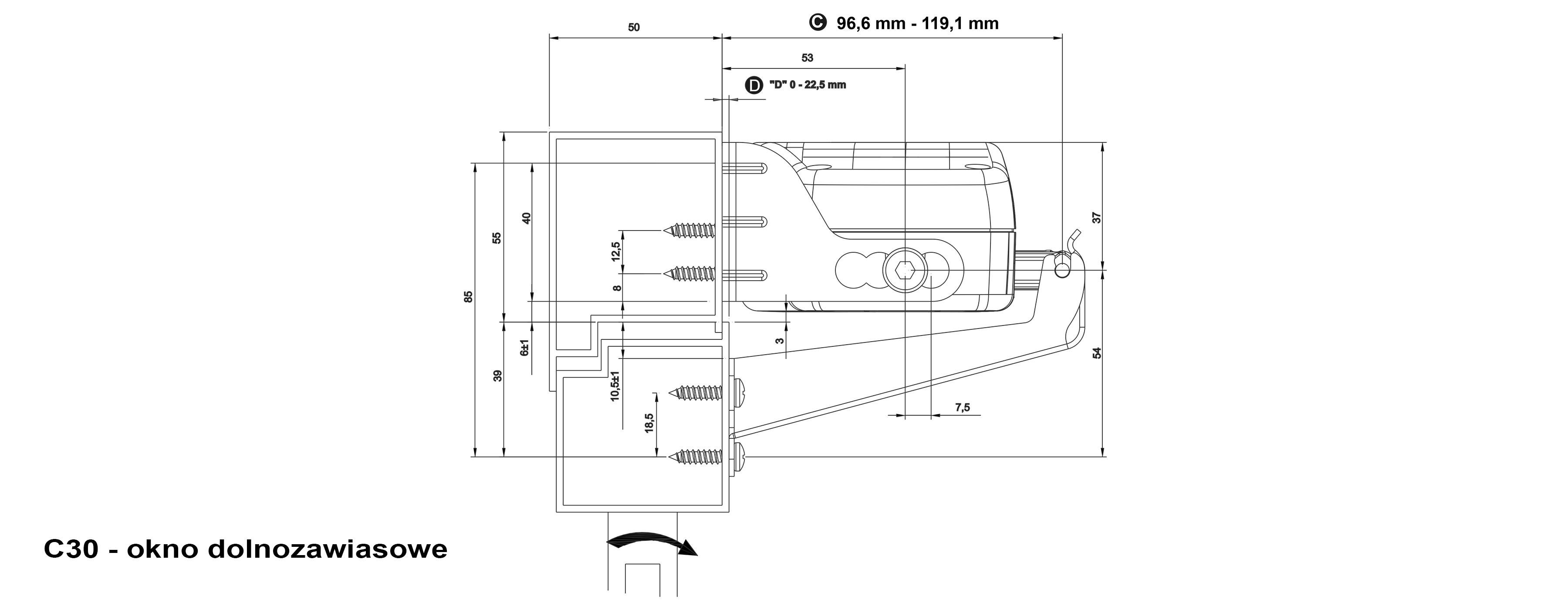

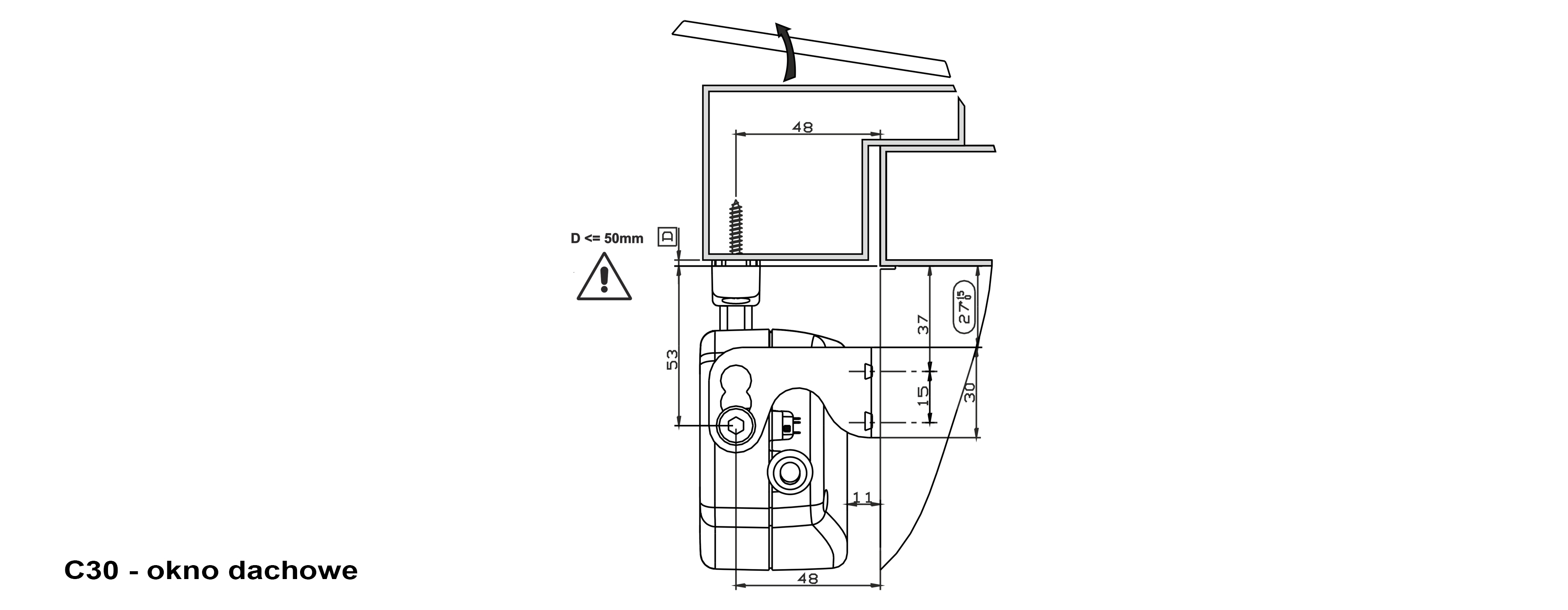

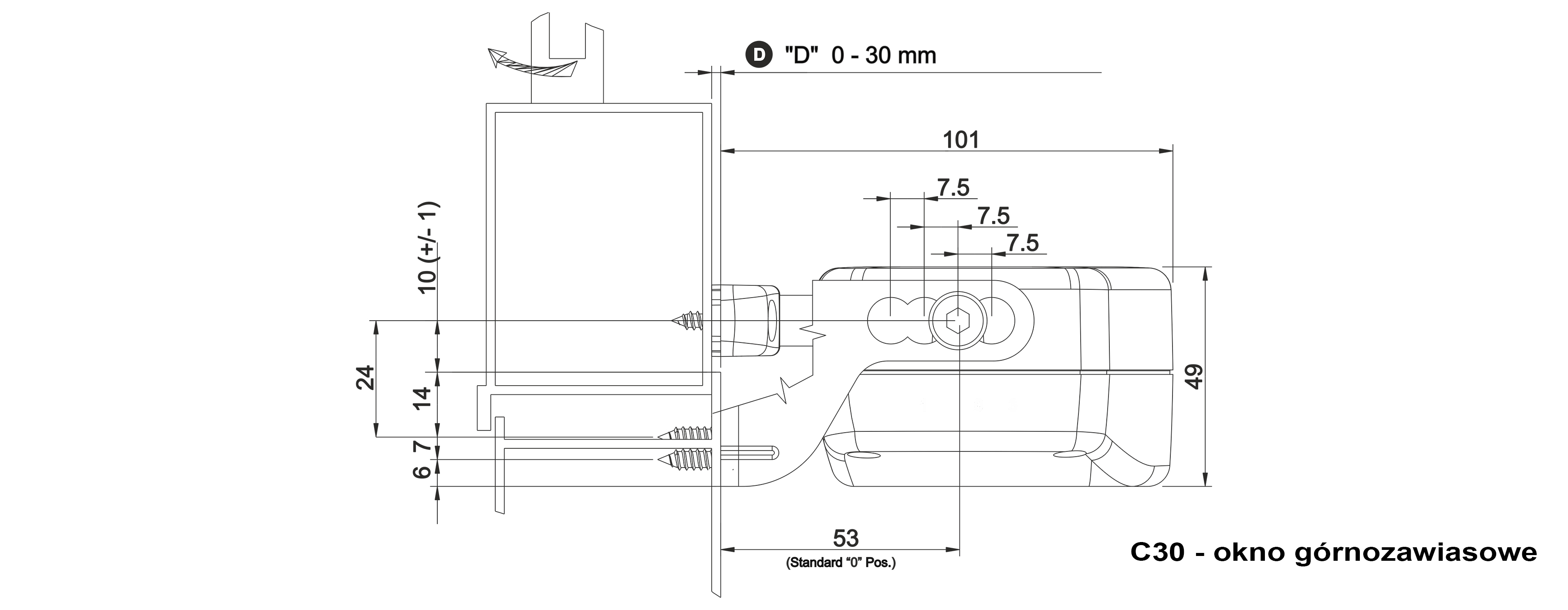

- Nadaje się do okien górnozawiasowych, dolnozawiasowych i dachowych
- Wersje zasilania: 24V DC i 230V AC – uniwersalne zastosowanie
- Siła operacyjna 300N – pewne otwieranie i zamykanie
- Regulowany wysuw 200/380 mm – dostosowany do różnych wymiarów okien
- Możliwość synchronizacji dwóch siłowników na jednym oknie (C30S)
- Dostępny w kolorach: białym, szarym, czarnym
Karta katalogowa siłownika łańcuchowego C30 Dane techniczne siłownika C30
| Dane techniczne | C30 230V | C30 24V |
| Napięcie zasilające | 230V~50Hz | 24V |
| Rekomendowana siła pchająca | 300N | 300N |
| Rekomendowana siła ciągnąca | 300N | 300N |
| Rekomendowana siła pchająca C30S ( dwa siłowniki C30S) | 500N | - |
| Rekomendowana siła ciągnąca C30S ( dwa siłowniki C30S) | 500N | - |
| Regulacja wysuwu | 200 i 380 mm | 200 i 380 mm |
| Natężenie absorbowane | 0,26A | 1,3A |
| Prędkość wysuwu bez obciążenia | 37mm/s | 17mm/s |
| Czas wysuwu jałowego | 11 s | 22 s |
| Podwójna izolacja elektryczna | TAK | - |
| Tryb pracy | S2 4min | S2 4min |
| Temperatura pracy | -5° + 50° | -5° + 50° |
| Klasa szczelności | IP 30 | IP 30 |
| Regulacja połączenia z ramą okienną C30 i C30R | 15 mm | 15 mm |
| Regulacja mocowania siłownika | 15 mm | 15 mm |
| Połączenie równoległe | TAK | TAK |
| Synchronizacja 2 siłowników C30 na tym samym oknie | C30S | - |
| Kontrola pozycji łańcucha | Elektroniczna | Elektroniczna |
| Dźwiękowe ostrzeżenie o wadliwej instalacji | TAK | TAK |

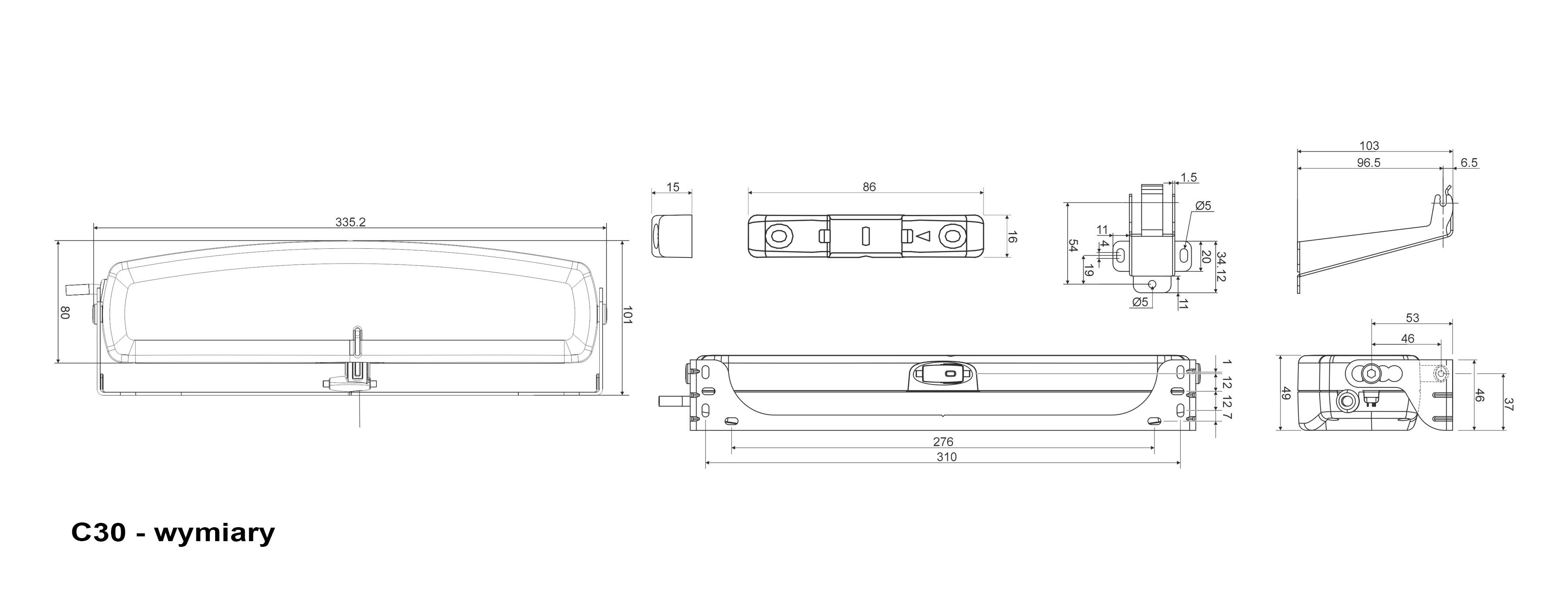

| Wymiary siłownika C30 w mm | 337,2x80x49 | 337,2x80x49 |
| C30 siłownik łańcuchowy biały | 3A4#000000330 | 3A4#000000329 |
| C30 siłownik łańcuchowy szary | 3A4#000000338 | 3A4#000000337 |
| C30 siłownik łańcuchowy czarny | 3A4#000000334 | 3A4#000000447 |
