Siłownik łańcuchowy C20
Opis i zastosowanie siłownika C20

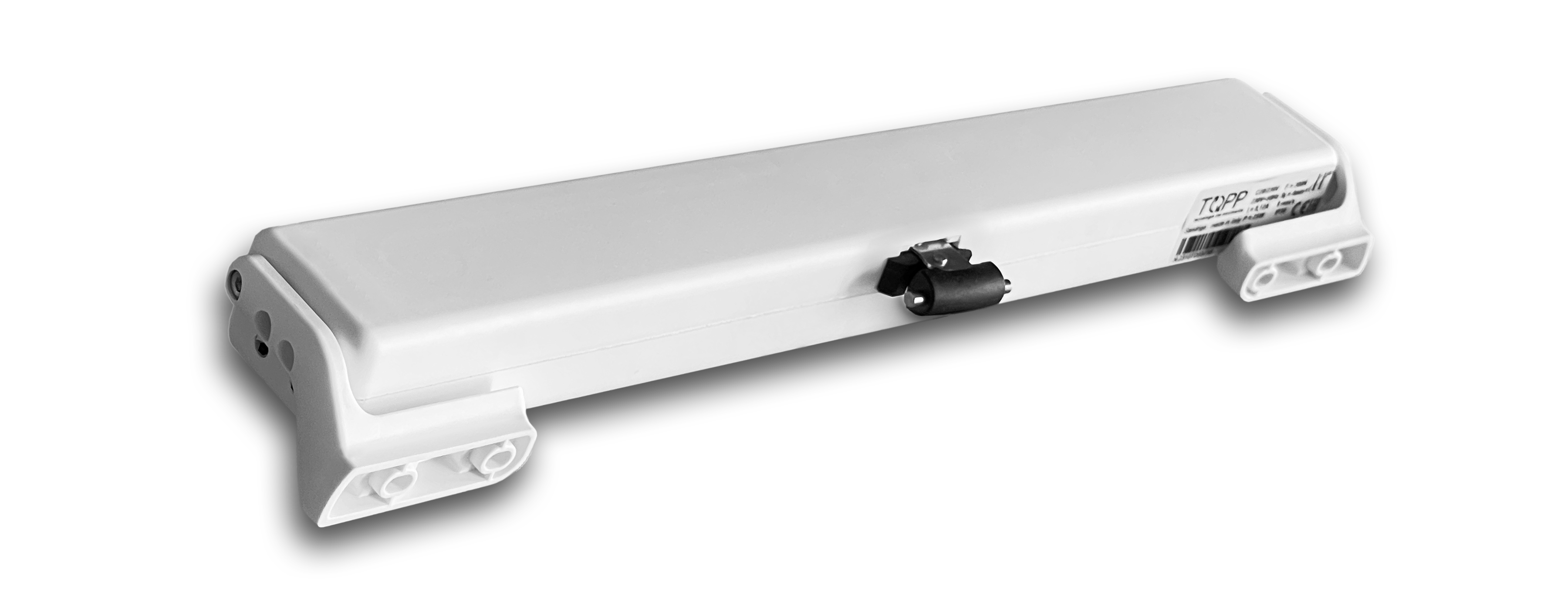

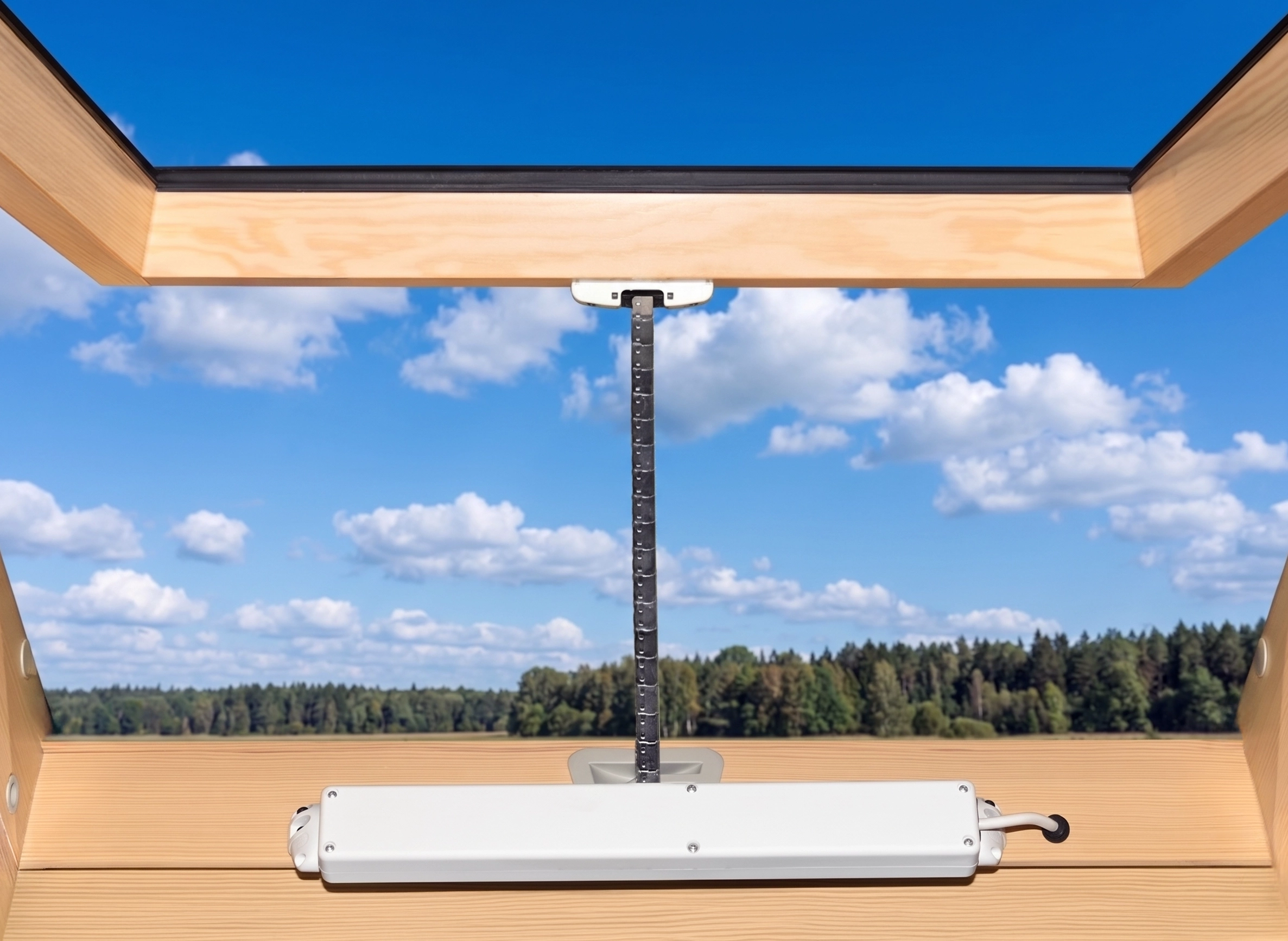

Elektryczny, okienny siłownik łańcuchowy C20 firmy TOPP o niewielkich wymiarach (362x48x34mm) oferuje szeroką gamę zastosowań: od użytku domowego po rozwiązania wymagające instalacji siłownika wewnątrz aluminiowych bądź profili okiennych PCV. Siłownik C20 doskonale sprawdza się w automatyzacji okien dachowych, okien dolnozawiasowych i górnozawiasowych czego odzwierciedleniem jest wykorzystanie tego siłownika przez czołowych producentów okien. Dostępne są dwa rodzaje zasilania: 230V-50Hz oraz 24V DC, długość wysuwu może być ustawiana w dwóch pozycjach: 240mm i 360 mm, za pomocą przełącznika. Koniec wysuwu sterowany jest elektronicznie, zależnie od absorpcji mocy podczas operacji zamykania - system ten realizuje także funkcję wyłącznika bezpieczeństwa podczas zamykania okna. C20 wyposażony jest w osprzęt pomocniczy – wzornik do nawierceń, konsole do okien dolnozawiasowych i górnozawiasowych, opcjonalnie uchwyt do montażu pionowego do okien dachowych, lub uchwyty służące do instalacji siłownika na ruchomym skrzydle okna. Wersja C20 Tandem umożliwia współpracę dwóch siłowników na tym samym oknie. Siłownik C20 dostępny jest w kolorach: białym, szarym, czarnym
Zalety modelu C20
- Nadaje się do okien górnozawiasowych, dolnozawiasowych i dachowych
- Wersje 24V DC i 230V AC
- Siła operacyjna 300N – adekwatna do większości zastosowań
- Regulowany wysuw 240/360 mm
- Elektroniczny system końca wysuwu – ochrona przed błędami montażowymi
- Prosty system mocowania – szybka instalacja
- Dostępny w kolorach: białym, szarym, czarnym
Karta katalogowa siłownika łańcuchowego C20 Dane techniczne siłownika C20
| Dane techniczne | C20 230V | C20 24V |
| Napięcie zasilające | 230V~50Hz | min 21V-max 28V |
| Rekomendowana siła pchająca C20 | 300N | 300N |
| Rekomendowana siła ciągnąca C20 | 200N | 200N |
| Rekomendowana siła pchająca C20 Tandem | 400N | 400N |
| Rekomendowana siła ciągnąca C20 Tandem | 300N | 300N |
| Regulacja wysuwu | 24 i 36cm | 24 i 36cm |
| Natężenie absorbowane | 0,12A | 0,43A |
| Prędkość wysuwu bez obciążenia | 8mm/s | 7,5mm/s |
| Czas wysuwu jałowego | 46 s | 48 s |
| Podwójna izolacja elektryczna | TAK | - |
| Tryb pracy | S2 4min | S2 4min |
| Temperatura pracy | -5° + 50° | -5° + 50° |
| Klasa szczelności | IP 30 | IP 30 |
| Regulacja końca wysuwu | automatyczna | automatyczna |
| Instalacja 2 siłowników C20 na tym samym oknie. | C20 Tandem | C20 Tandem |
| Koniec wysuwu | elektroniczny- otwarcie, amperometryczny -zamknięcie | elektroniczny- otwarcie, amperometryczny -zamknięcie |
| Wymiary siłownika C20 w mm | 362x48x34 | 362x48x34 |
| C20 siłownik łańcuchowy biały | 3A3#000000355 | 3A3#000000378 |
| C20 siłownik łańcuchowy szary | 3A3#000000350 | 3A3#000004077 |
| C20 siłownik łańcuchowy czarny | 3A3#000000376 | 3A3#000000696 |
| C20 siłownik łańcuchowy biały (bm) | 3A3#000005041 |
