Siłownik łańcuchowy C50
Opis i zastosowanie siłownika C50

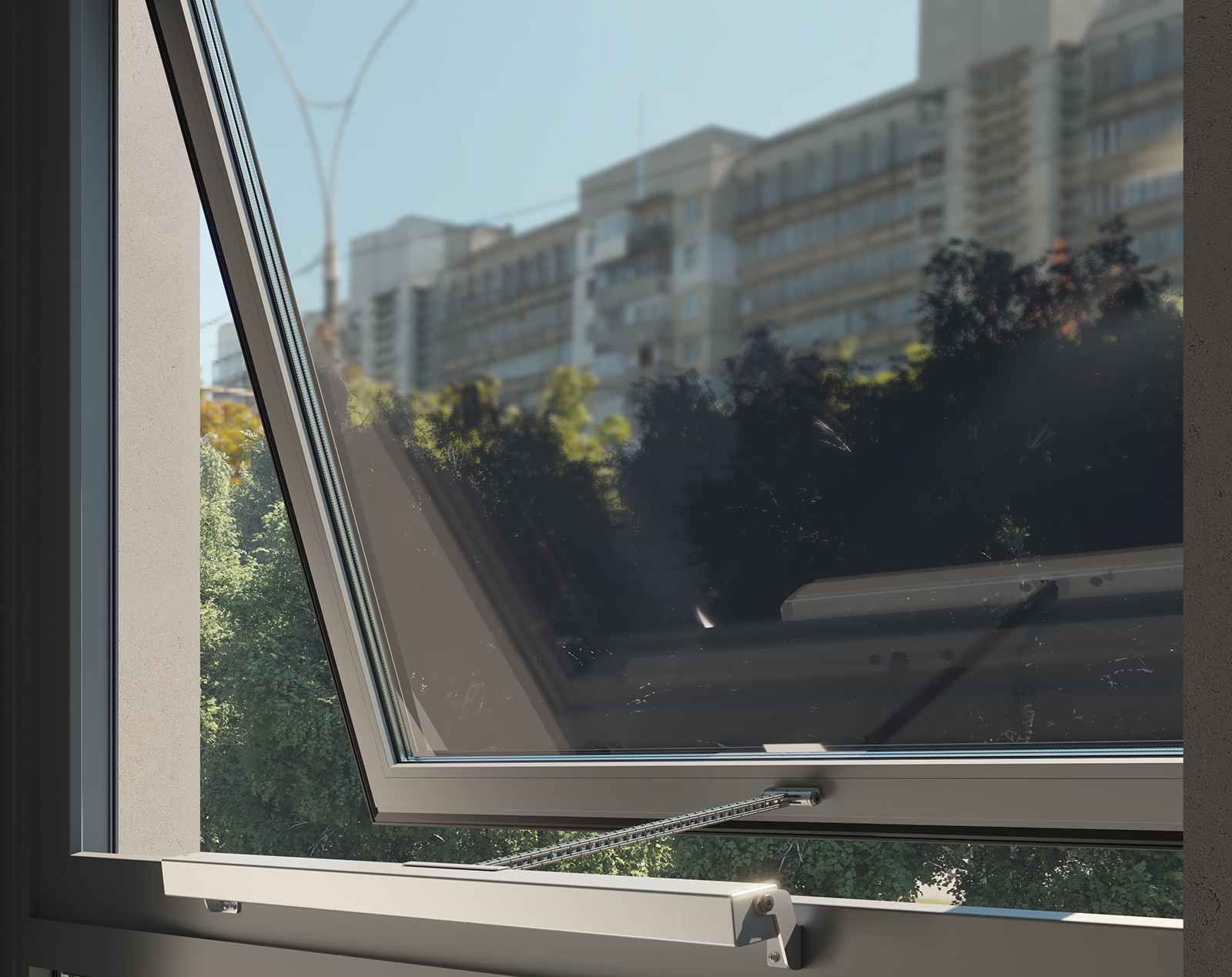

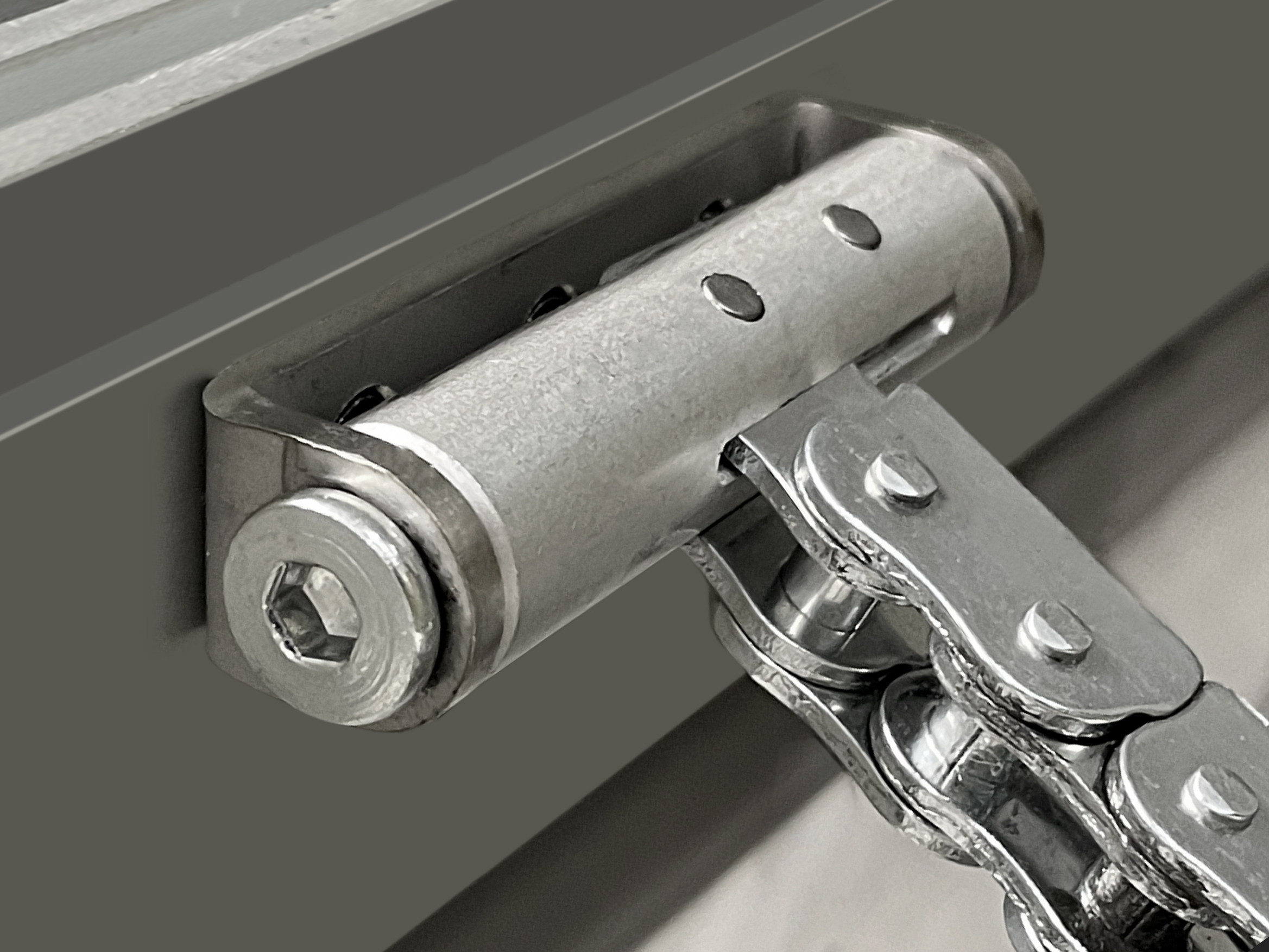

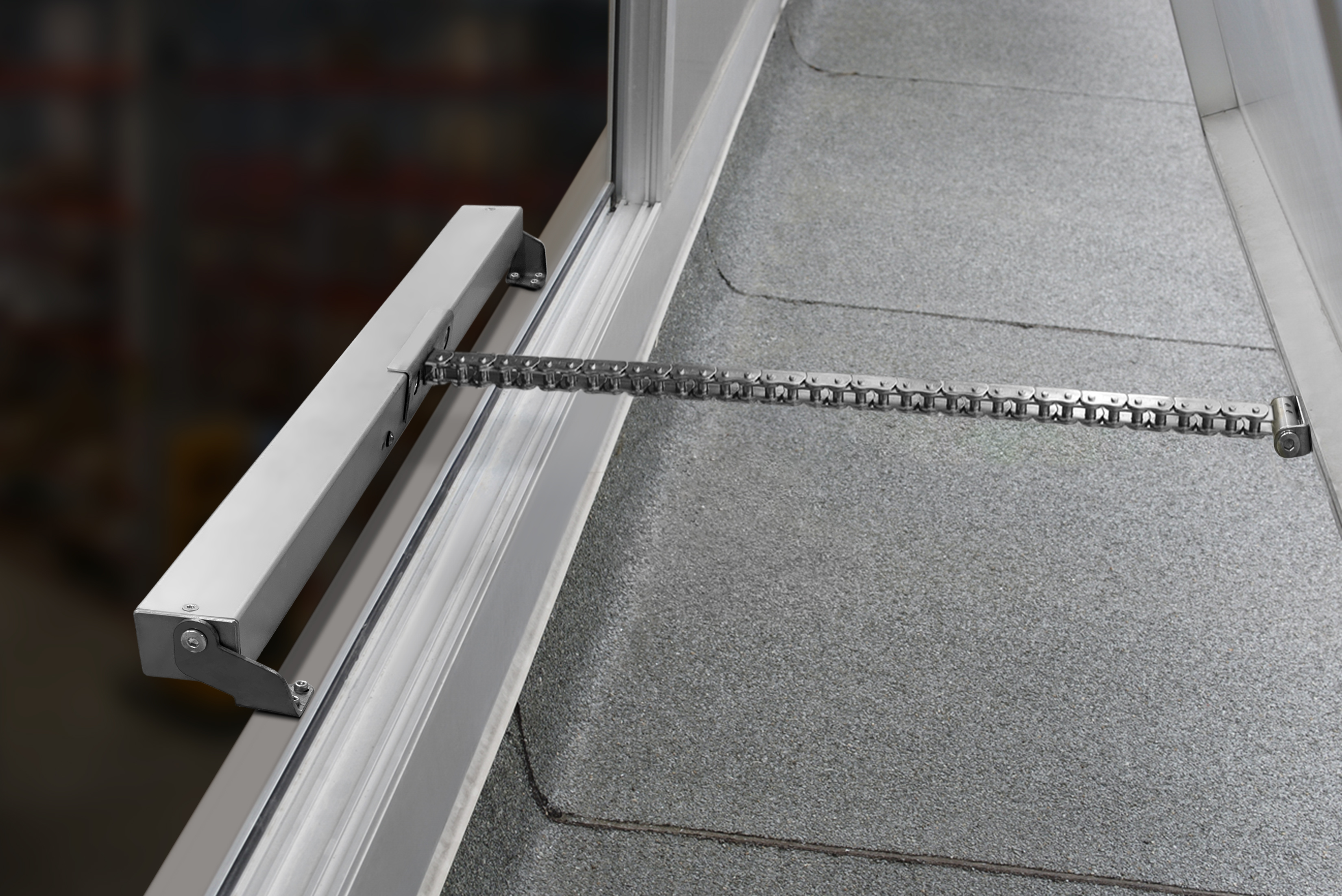

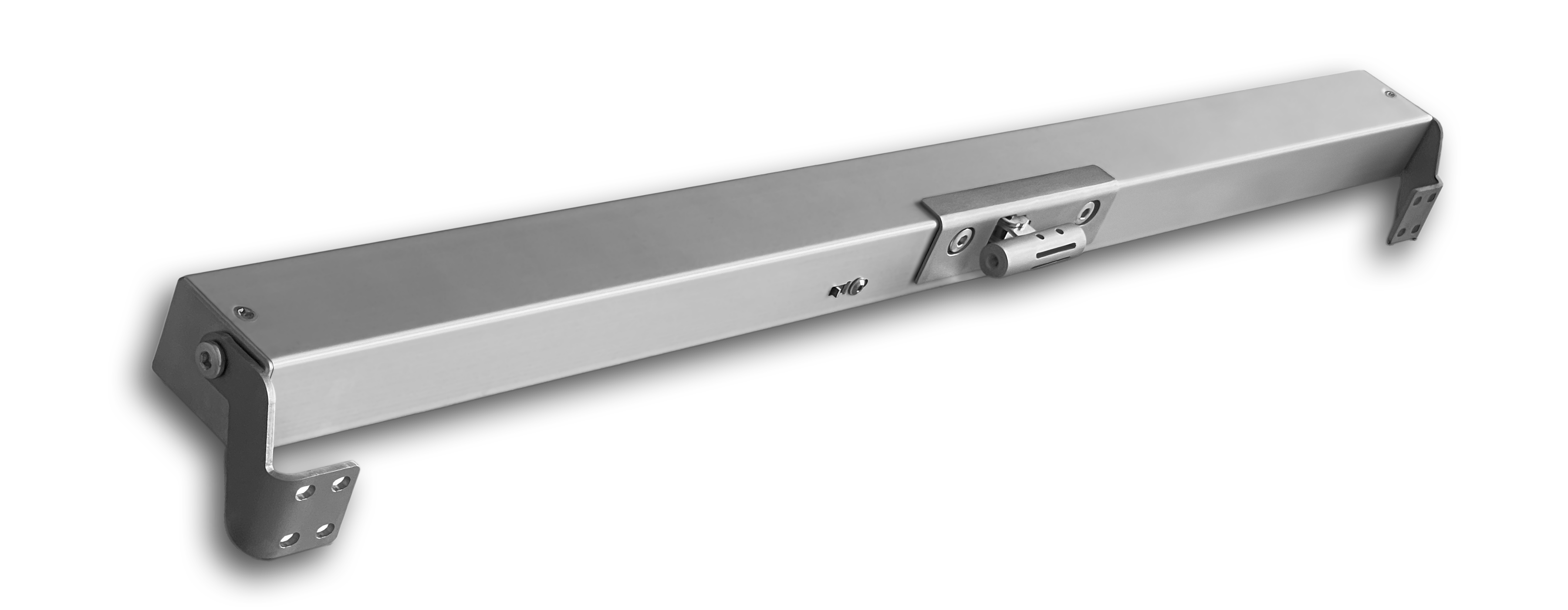

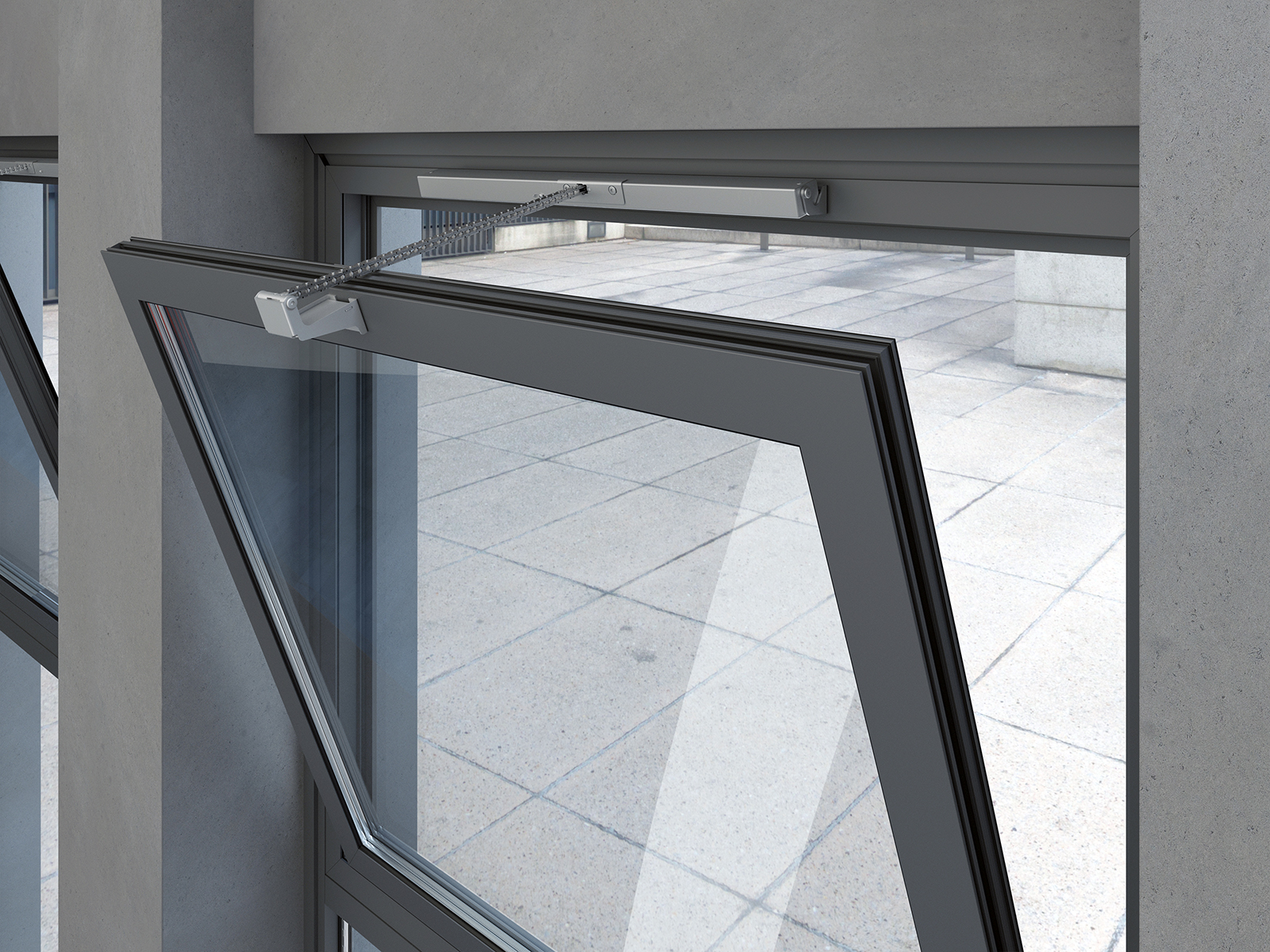

Elektryczny, okienny siłownik łańcuchowy C50 firmy TOPP to zaawansowane urządzenie zamknięte w aluminiowej obudowie, siłownik jest idealnym rozwiązaniem zarówno dla okien dachowych, jak i okien dolnozawiasowych i górnozawiasowych. Dzięki maksymalnej sile 500N, model C50 zapewnia niezawodność w każdych warunkach. Modele o wysuwie 600, 800 oraz 1000 mm umożliwiają adaptację do różnorodnych projektów. Siłownik C50 wyposażony jest w opatentowaną końcówkę łańcucha oraz opatentowany system regulacji obciążenia łańcucha, które gwarantują maksymalną wytrzymałość i sztywność nawet przy dużych obciążeniach i wysuwach. Dodatkowo, siłownik łańcuchowy C50 jest przystosowany do synchronicznej pracy dwóch siłowników na jednym oknie, co zwiększa jego funkcjonalność. Urządzenie oznaczono znakiem CE. spełnia normy: CEE89/336, CEE73/23. Dostępna jest także wersja C50 RWA 24V (EN12101-2)
Zalety modelu C50:

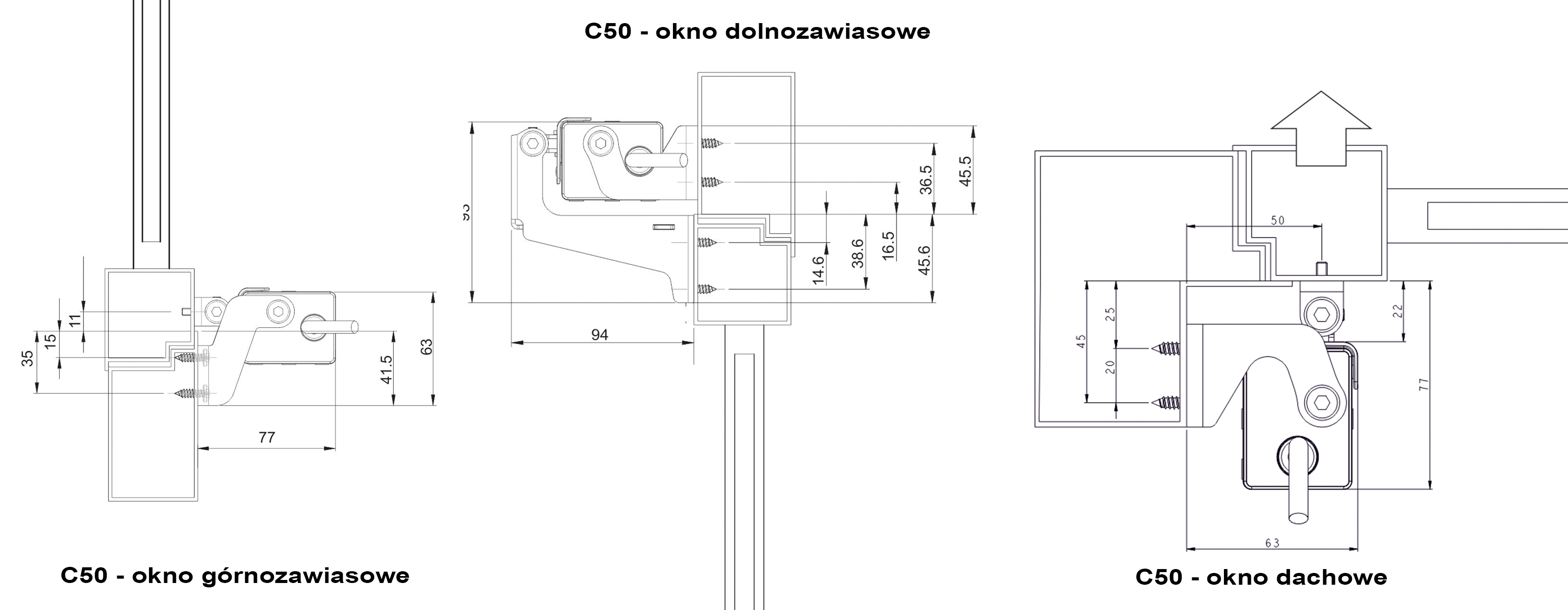

- Idealny do okien górnozawiasowych, dolnozawiasowych i świetlików
- Wersje zasilania: 24V DC i 230V AC
- Siła operacyjna 500N – duża moc do ciężkich skrzydeł
- Trzy warianty wysuwu: 600 mm, 800 mm i 1000 mm

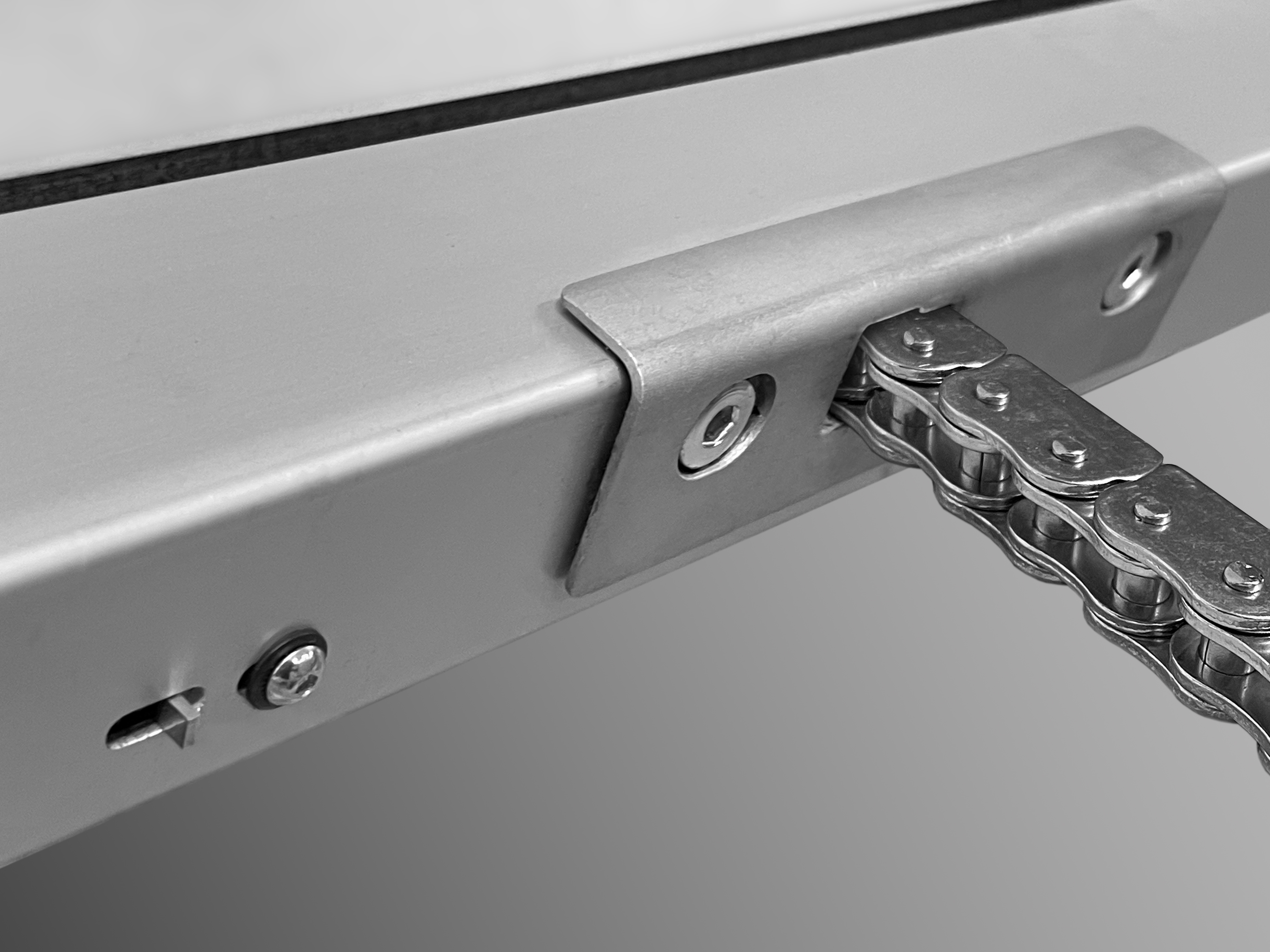

- Wysoka odporność na obciążenia – wzmocniony łańcuch z funkcją napinania

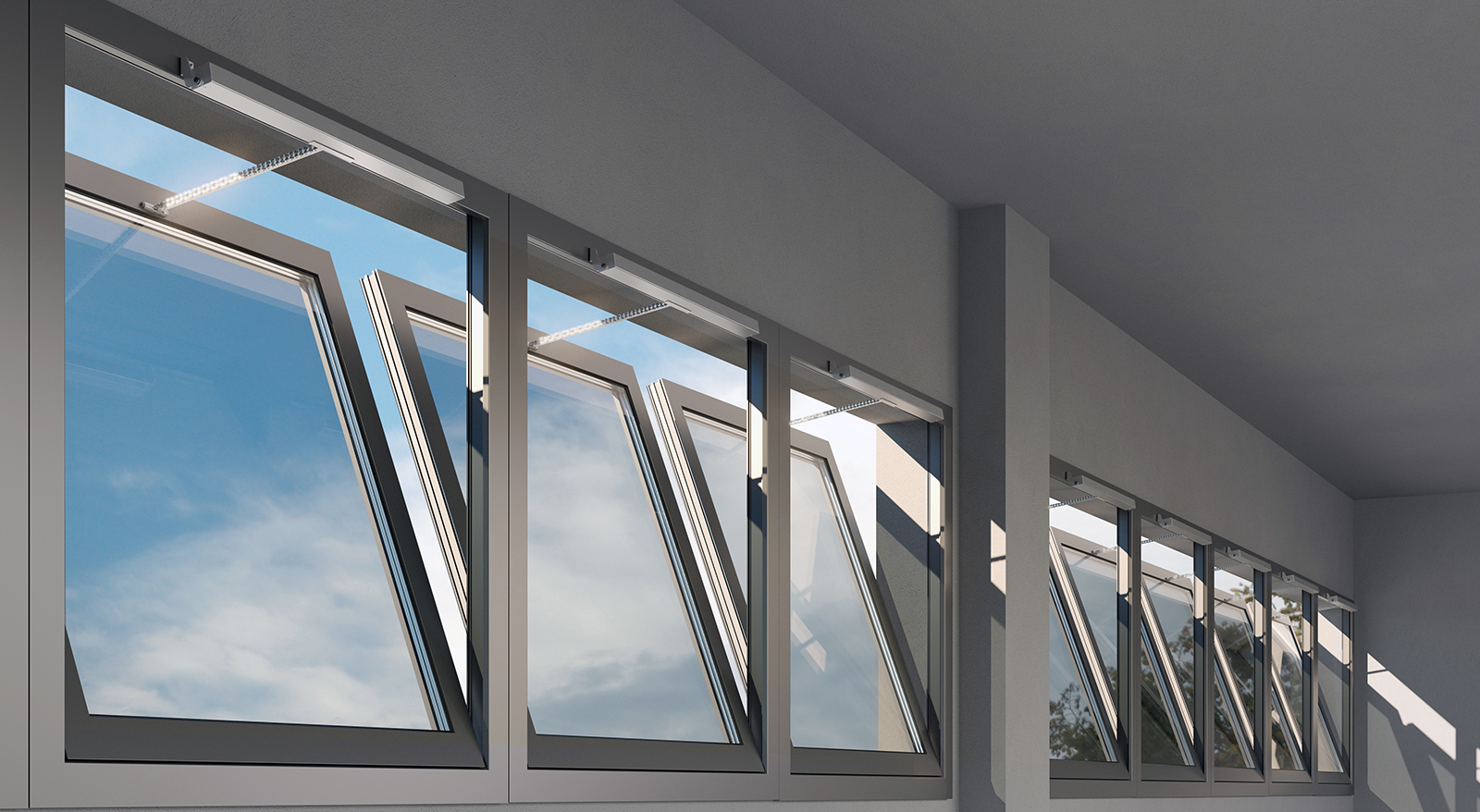

- Wbudowany system synchronizacji dwóch siłowników na jednym oknie
- Szybki system mocowania i regulacji
- Zastosowanie do oddymiania i wentylacji
Dane techniczne siłownika C50
|
DANE TECHNICZNE |
C50 600 mm |
C50 800 mm |
C50 1000 mm |
| Napięcie zasilające | 230V ~ 50Hz | 230V ~ 50Hz | 230V ~ 50Hz |
| Rekomendowana siła pchająca (pojedynczy) | 500 N | 300 N | - |
| Rekomendowana siła ciągnąca (pojedynczy) | 500 N | 500 N | 500 N |
| Wysuw (+/- 20mm) | 600 mm | 800 mm | 1000 mm |
| Natężenie absorbowane | 0.2 A | 0.2 A | 0.2 A |
| Prędkość wysuwu bez obciążenia (otwieranie) | 9.6 mm/s |
9.6 mm/s (G/Ś) 13,3 mm/s (D) |
13,3 mm/s (D) |
| Prędkość wysuwu bez obciążenia (zamykanie) | 9.6 mm/s |
9.6 mm/s (G/Ś) 7,5 mm/s (D) |
7,5 mm/s (D) |
| Czas wysuwu jałowego | 63 s | 83 s | 75 s |
| Tryb pracy | S2 of 4 min | S2 of 4 min | S2 of 4 min |
| Temperatura pracy | -5°C + 50°C | -5°C + 50°C | -5°C + 50°C |
| Stopień ochrony | IP 30 | IP 30 | IP 30 |
| Synchronizacja dwóch siłowników na jednym oknie | TAK | TAK | TAK |
| Opcja po łączenia równoległego | TAK | TAK | TAK |
| Regulacja połączenia z ramą okienną 0-50mm | automatyczna | automatyczna | automatyczna |
| Koniec wysuwu | elektroniczny | elektroniczny | elektroniczny |

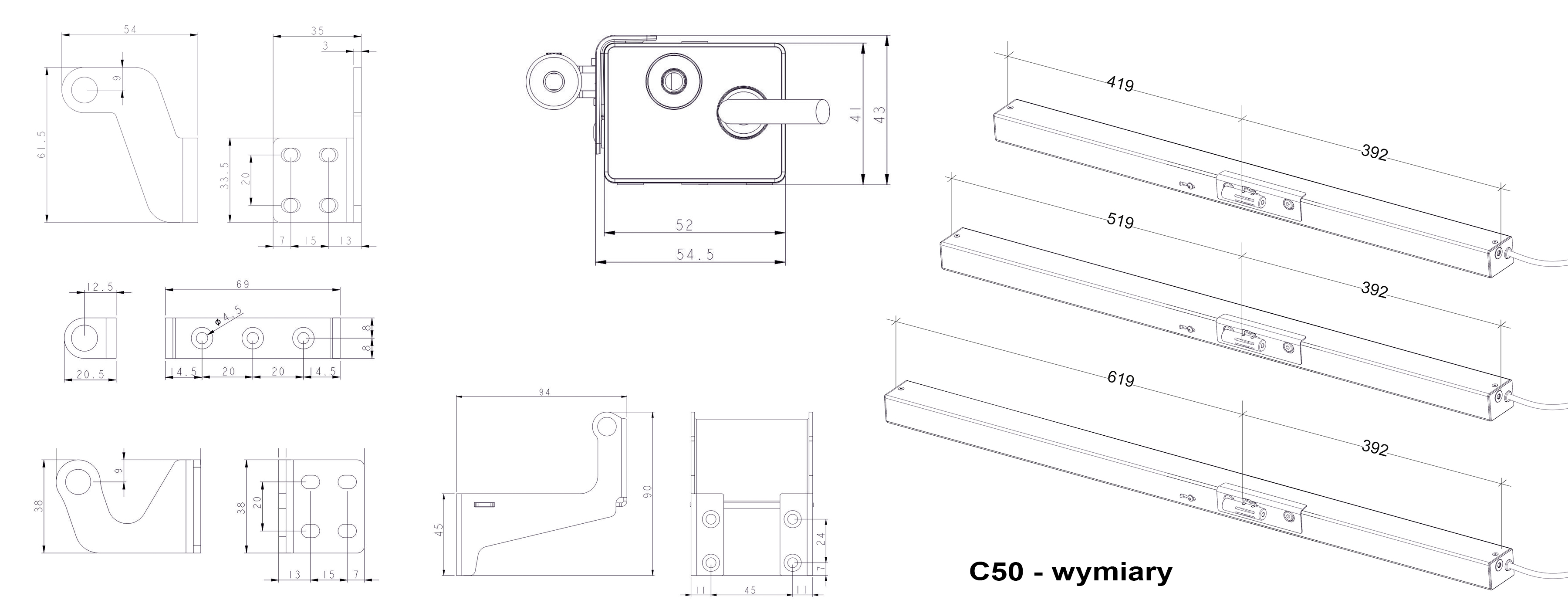

| Wymiary w (mm) | 40 x 55 x 811 | 40 x 55 x 911 | 40 x 55 x 1011 |
